СПА-РВ

система передачи аварийных событий в режиме реального времени

26 января 2021

Своевременное обнаружение и регистрация предаварийных и аварийных ситуаций, структурированный, точный, полный анализ поступающих аварийных данных имеет особо важное значение для оперативного принятия решений по управлению энергообъектами, анализа причин аварий и предотвращения их в будущем.

В настоящее время на объектах ЕЭС установлены тысячи РАС, в совокупности генерирующих сотни и тысячи осциллограмм ежедневно. Значительная часть этих осциллограмм связана со штатным включением и отключением оборудования, реагированием РАС на аварийные процессы соседних объектов, случаями успешного АПВ и т.п. В массе своей подобные осциллограммы представляют незначительный интерес для персонала.

Сбор и анализ всех записанных осциллограмм вручную весьма трудоёмок, неоперативен и не исключает "человеческого фактора" при выборе и оценке информации.

Существующие автоматизированные системы сбора аварийной информации, как правило, просто "перекачивают" с регистраторов аварийных событий всю информацию без разбора, в лучшем случае помещая аварийные файлы в примитивную базу данных, структурированную по времени.

Функции системы

• Автоматическое, в режиме реального времени получение аварийных записей с регистраторов по протоколу МЭК 60870-5-104. При этом объём передаваемой информации в сотни раз меньше объёма аварийного файла.
• Автоматический анализ полученных аварийных записей с составлением текстовых отчётов о событиях, включая:
  • факты и типы КЗ;
  • одностороннее и двустороннее ОМП;
  • факты срабатывания защит;
  • причины срабатывания защит;
  • анализ правильности срабатывания защит.
• Оповещение персонала о событиях, представляющих интерес.
• Отображение записей для дополнительного анализа (графики, векторные диаграммы и т.п.).
• Помещение в базу данных параметров аварийных процессов индивидуально для каждого канала регистрации, что позволяет без затруднений анализировать события, записанные несколькими регистраторами.
• Помещение в базу данных текстовых сообщений, с привязкой к конкретной аварийной записи.
• Автоматическая подкачка и помещение в базу данных оригинального аварийного файла, записанного регистратором.
• Накопление данных, позволяющих собирать статистику аварийных событий за определённый период времени, количество срабатываний регистраторов, количество аварийных отключений, расход ресурса выключателей и т.п.
• В качестве дополнительной функции система может получать в спорадическом режиме и помещать в базу данных параметры нормальных режимов энергообъектов.

Структурная схема

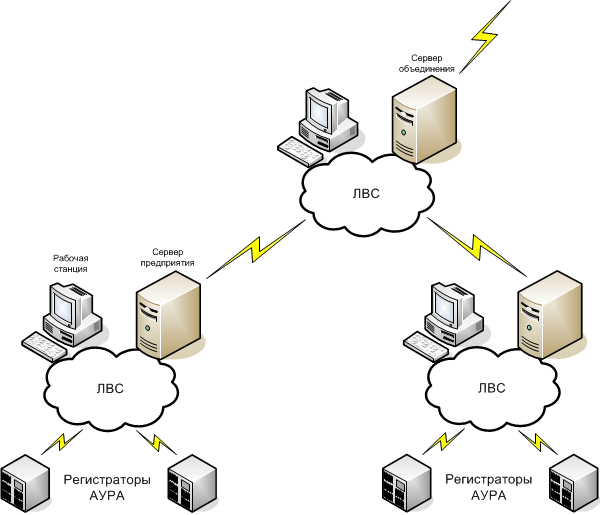

Структурная схема СПА-РВ практически ничем не отличается от типовой структурной схемы телемеханических систем, повсеместно действующих на объектах энергоснабжения. Регистраторы аварийных событий в спорадическом режиме передают информацию на сервер СПА-РВ по цифровому каналу связи в протоколе МЭК 60870-5-104. Полученная информация поступает в базу данных сервера и транслируется на АРМы пользователей и вышестоящие серверы.

Последовательность работы системы

1. Срабатывание одного или нескольких регистраторов.
2. Передача аварийной записи по протоколу МЭК 60870-5-104 на ближайший по иерархии сервер системы. В спорадическом режиме передаются поканальные последовательные замеры с метками времени и помещаются в базу данных сервера.
3. Автоматический анализ аварийного процесса с описанием работы оборудования и определением места повреждения. Если сработали регистраторы на обоих концах линии, расчёт ОМП ведётся по двухсторонним замерам, что значительно повышает его точность.
4. Составленный текстовый отчёт поступает в базу данных.

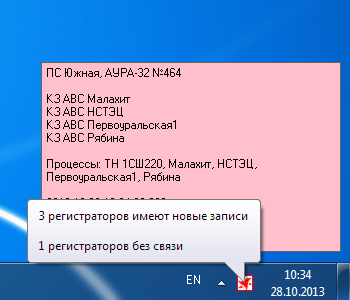

5. Оповещение оперативного персонала об аварийном событии со ссылкой на текстовый отчёт. Оповещение производится миганием иконки красного цвета в правом нижнем углу панели задач до квитирования обслуживающим персоналом.



6. Получение с регистраторов оригинальных аварийных файлов и помещение их в базу данных. При низких скоростях каналов связи, затрудняющих передачу файлов больших объёмов, файлы могут быть доставлены любым доступным способом и помещены в базу данных вручную.
7. При отсутствии каналов связи файлы помещаются в базу данных специальной опцией программного обеспечения сервера с конвертированием в формат протокола МЭК 60870-5-104 и составлением текстового отчёта.

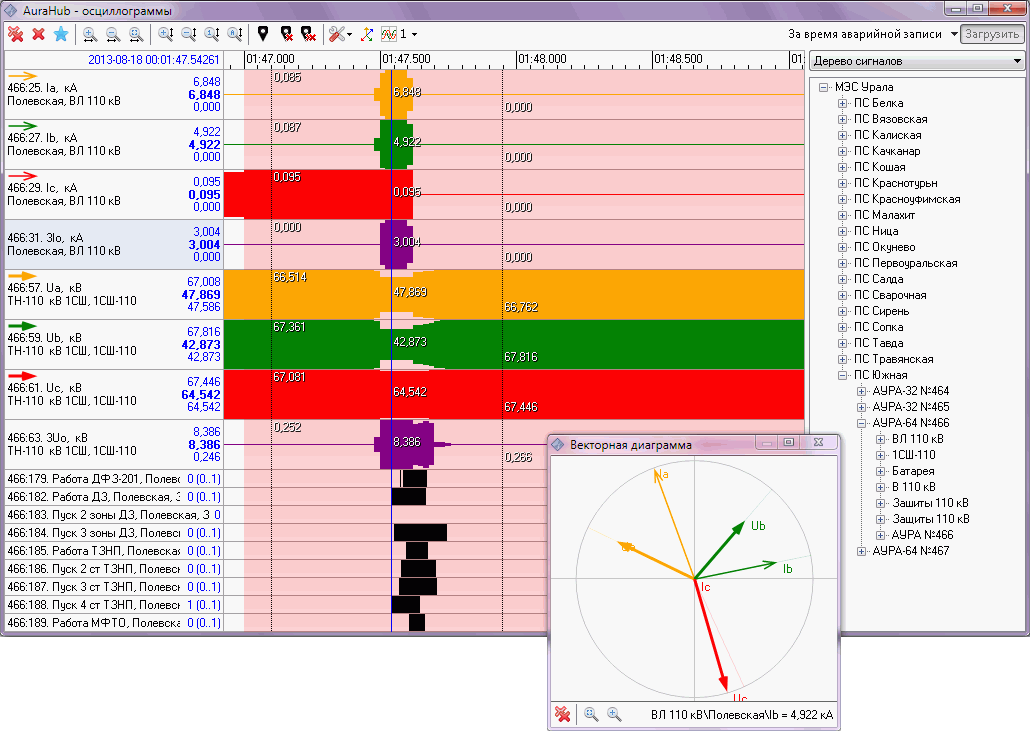

8. Просмотр ретроспективы с произвольным набором каналов произвольного числа регистраторов. При этом обеспечиваются все необходимые для полноценного анализа величины:
   • действующие значения аналоговых сигналов в предаварийном, аварийном и послеаварийном режимах;
   • фазные соотношения аналоговых синусоидальных сигналов в предаварийном, аварийном и послеаварийном режимах;
   • частота аналоговых синусоидальных сигналов в предаварийном, аварийном и послеаварийном режимах;
   • время каждого замера сигналов;
   • состояние и время изменения состояния дискретных сигналов.

Таким образом в считанные секунды происходит обработка аварийных событий, зафиксированных регистраторами.
