Корпуса для РЭА

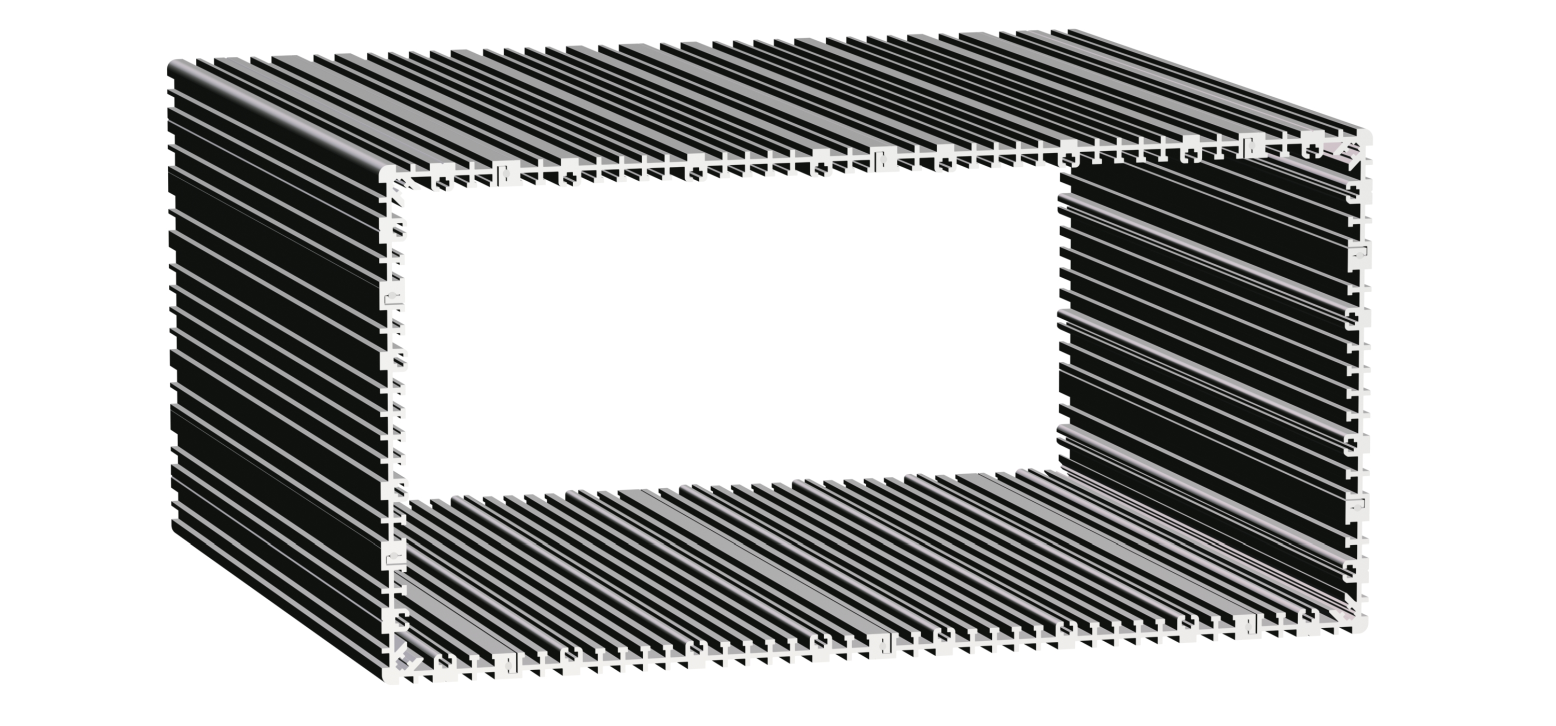

Корпуса собираются из анодированного алюминиевого профиля, цвет - матовое серебро.
Высота и ширина корпусов может варьироваться с шагом 12,5 мм, исключая размер 62,5 мм. Минимальные величины этих размеров 25 мм. Глубина корпусов произвольная. Для составления макета можно воспользоваться чертежами профиля.

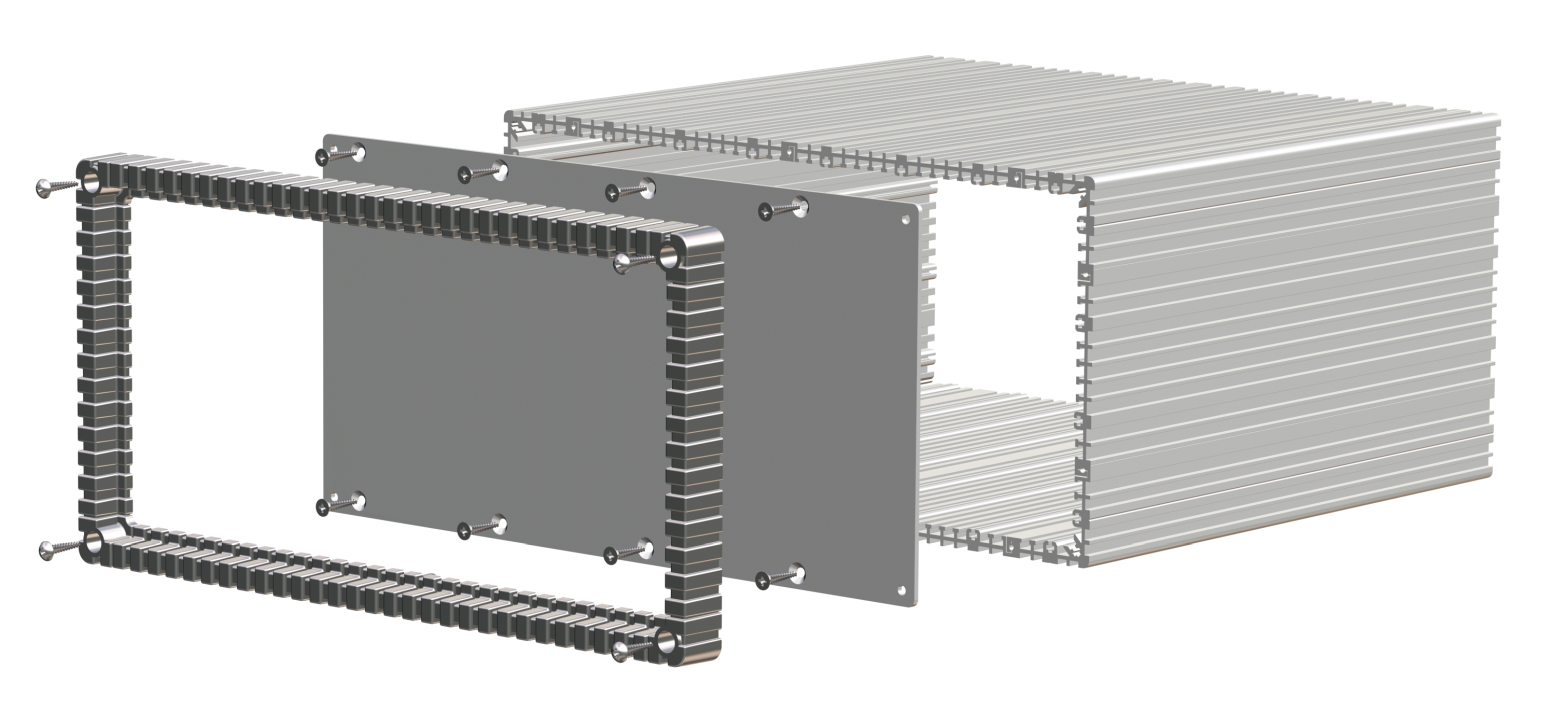

Лицевая панель изготавливается из листового анодированного алюминия толщиной 1,5 мм. На ней может быть выполнена фрезеровка под установочные элементы и нанесены надписи.
Лицевая панель крепится к корпусу саморезами с потайными, линзовидными, полукруглыми головками.

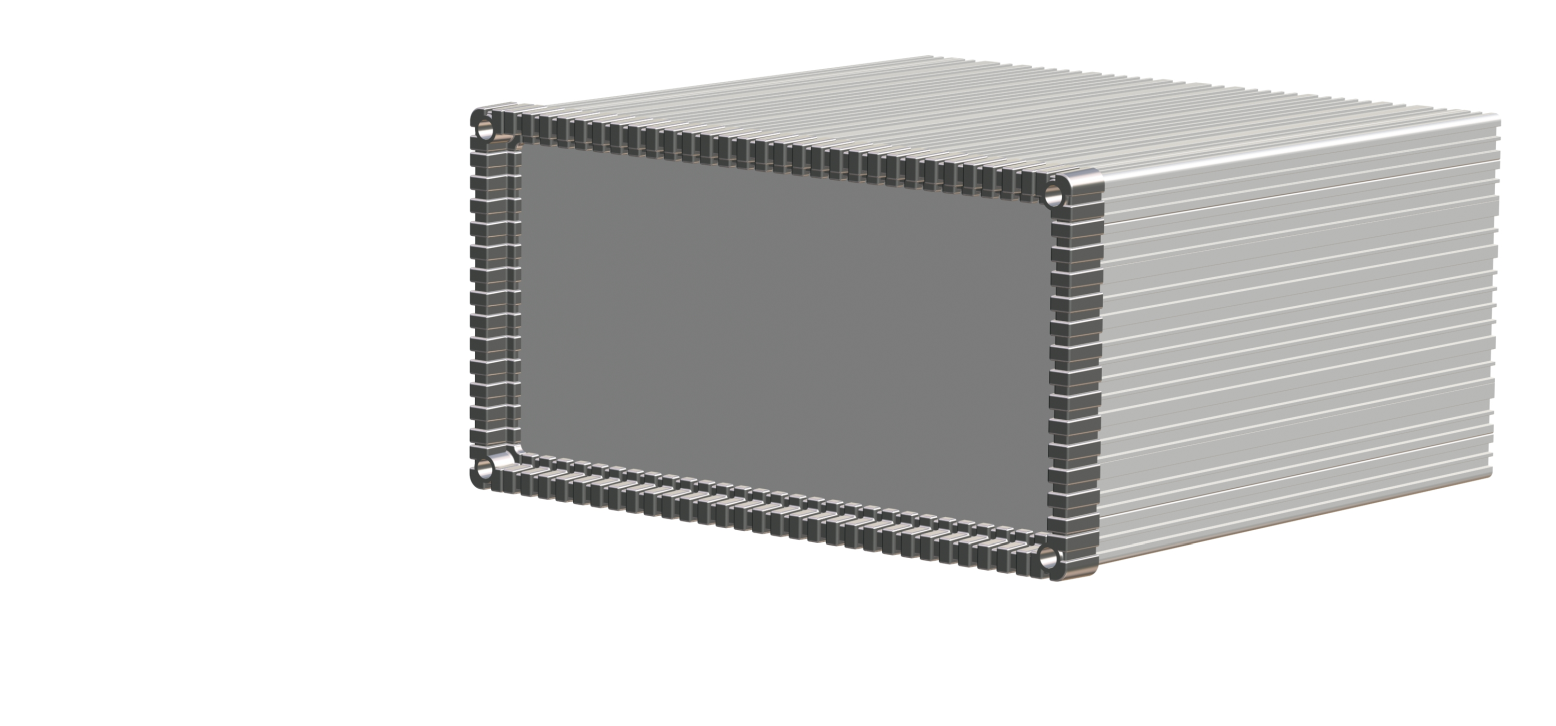

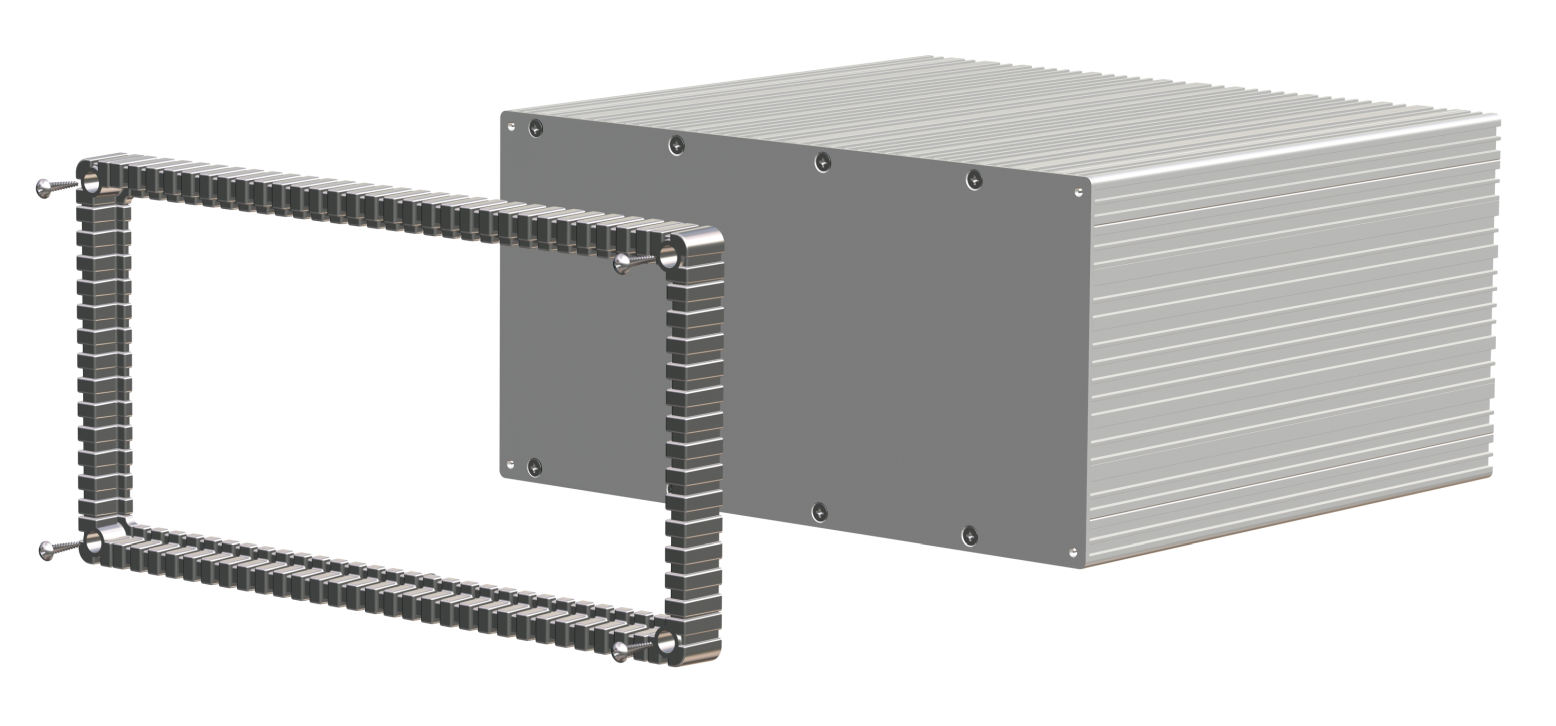

Поверх лицевой панели дополнительно может крепиться декоративная пластиковая обечайка, набираемая из отдельных элементов. В дальнейшем снять обечайку без разрушения её элементов нельзя, поэтому доступ внутрь корпуса для монтажа и обслуживания возможен только со стороны задней панели.
Лицевая панель изготавливается из листового анодированного алюминия толщиной 1,5 мм. На ней может быть выполнена фрезеровка под установочные элементы и нанесены надписи.
Лицевая панель крепится к корпусу саморезами с потайными, линзовидными, полукруглыми головками.
Поверх лицевой панели дополнительно может крепиться декоративная пластиковая обечайка, набираемая из отдельных элементов. В дальнейшем снять обечайку без разрушения её элементов нельзя, поэтому доступ внутрь корпуса для монтажа и обслуживания возможен только со стороны задней панели.

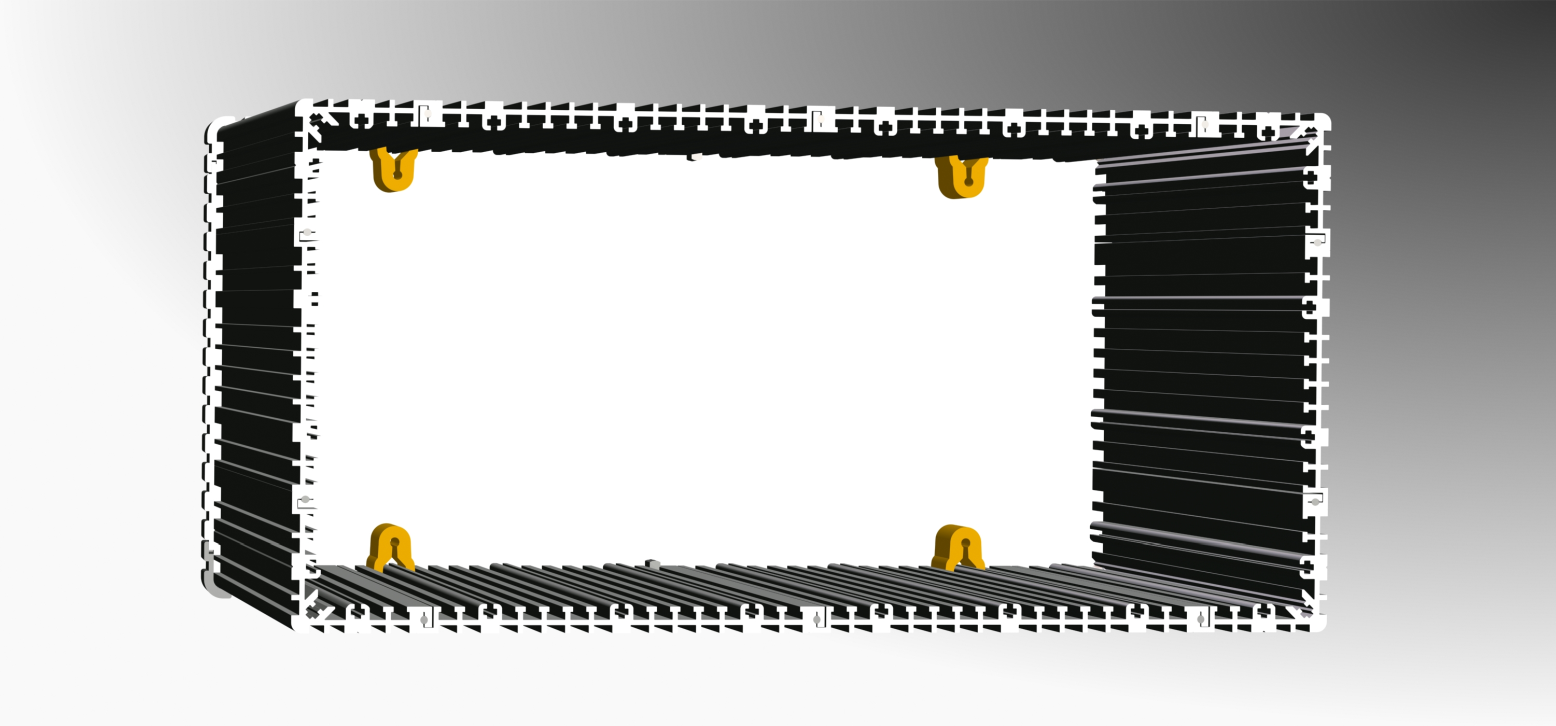

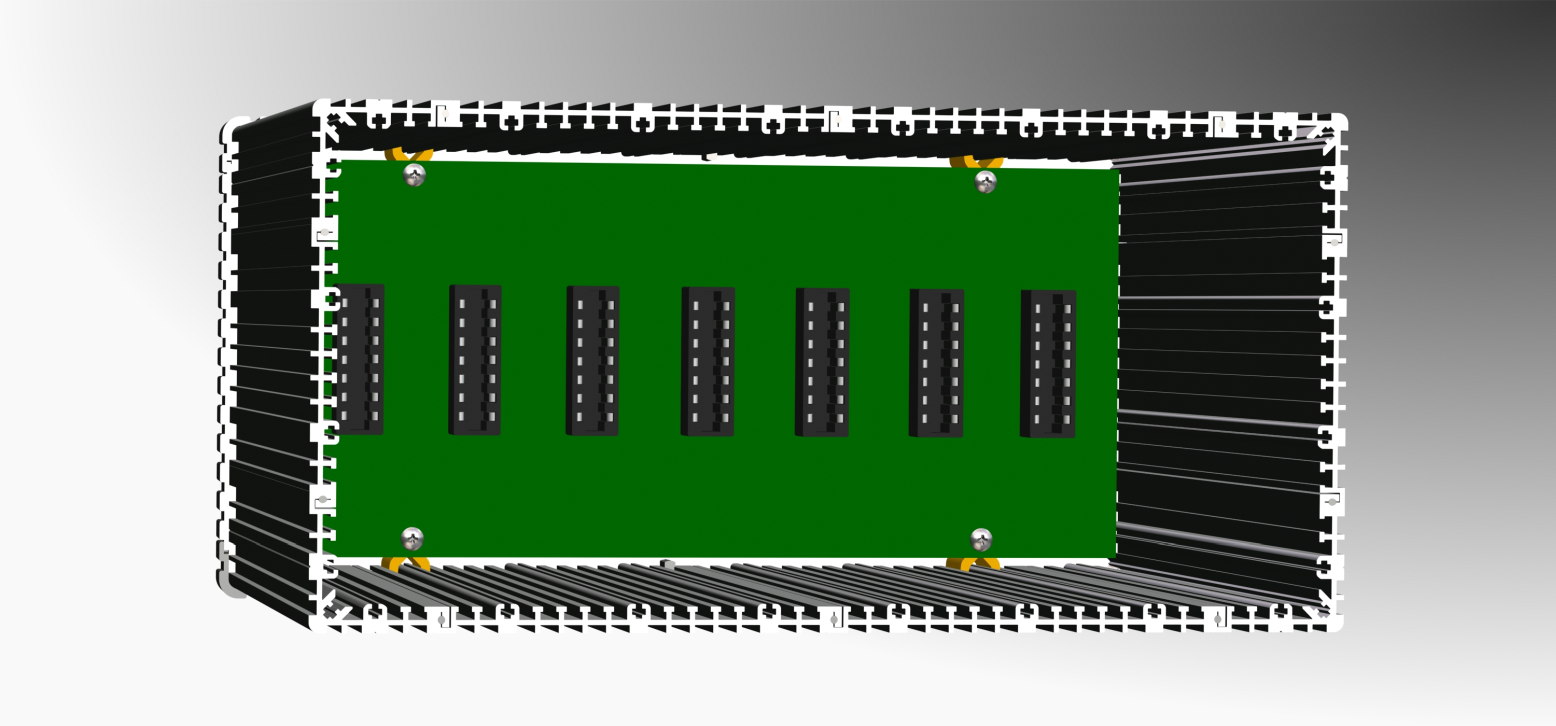

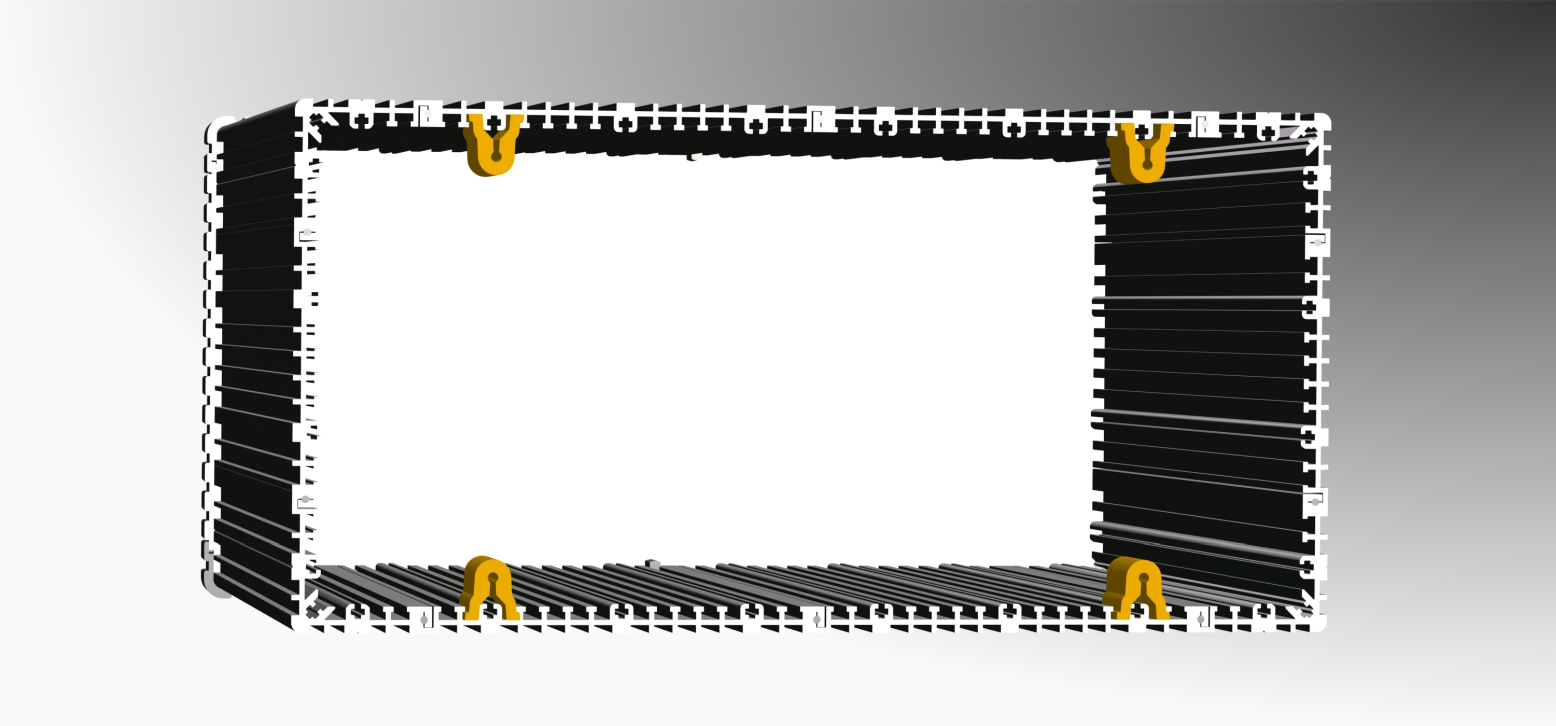

При необходимости установки кросс-платы используются специальные фиксаторы. Они могут устанавливаться с шагом 25 мм.
Фиксаторы по направляющим корпуса сдвигаются на необходимую глубину.

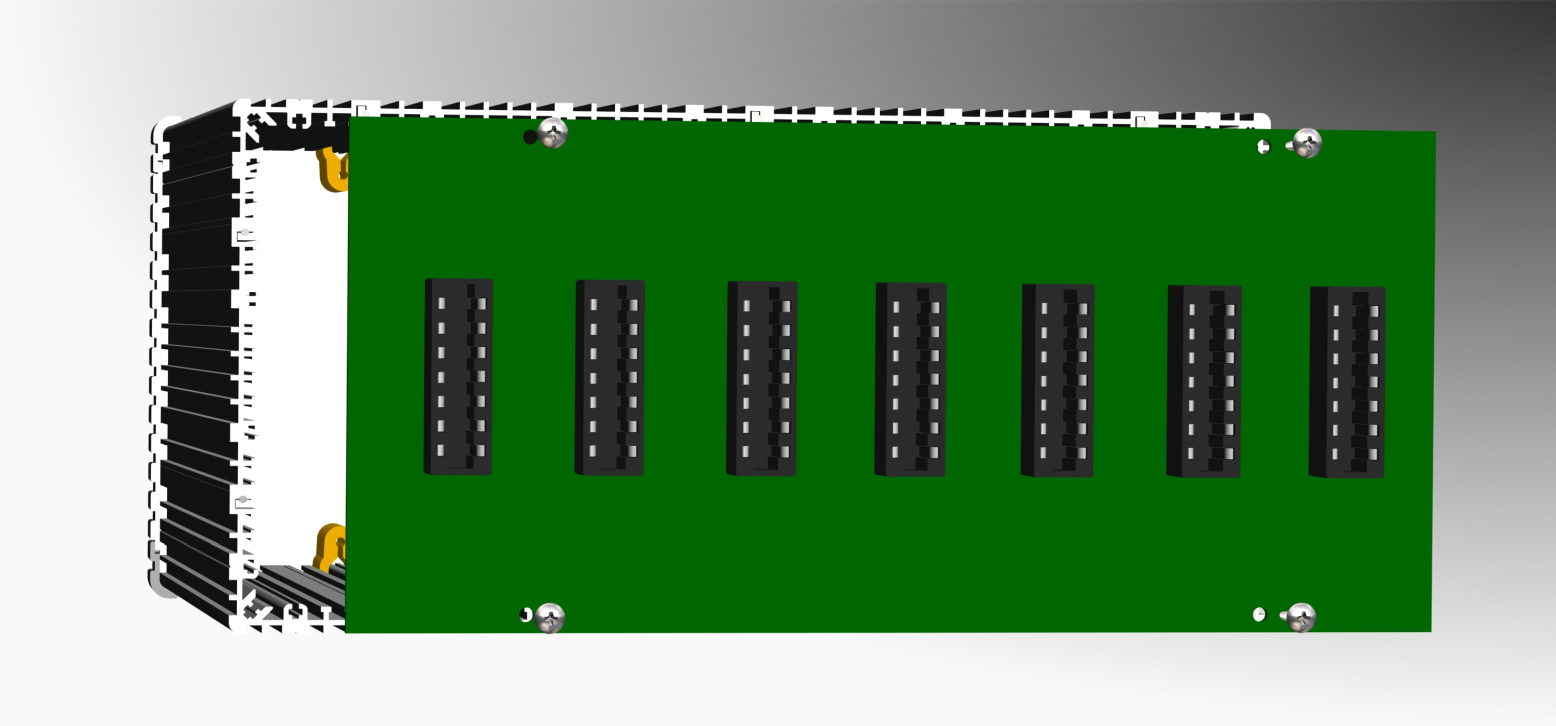

Кросс-плата крепится к фиксаторам саморезами.
При вкручивании саморезов происходит расклинивание фиксаторов в направляющих пазах корпуса.
При необходимости установки кросс-платы используются специальные фиксаторы. Они могут устанавливаться с шагом 25 мм.
Фиксаторы по направляющим корпуса сдвигаются на необходимую глубину.
Кросс-плата крепится к фиксаторам саморезами.
При вкручивании саморезов происходит расклинивание фиксаторов в направляющих пазах корпуса.

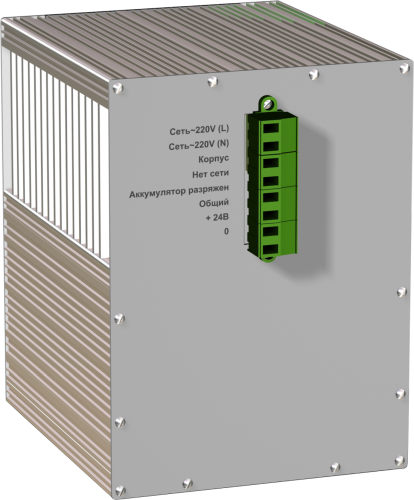

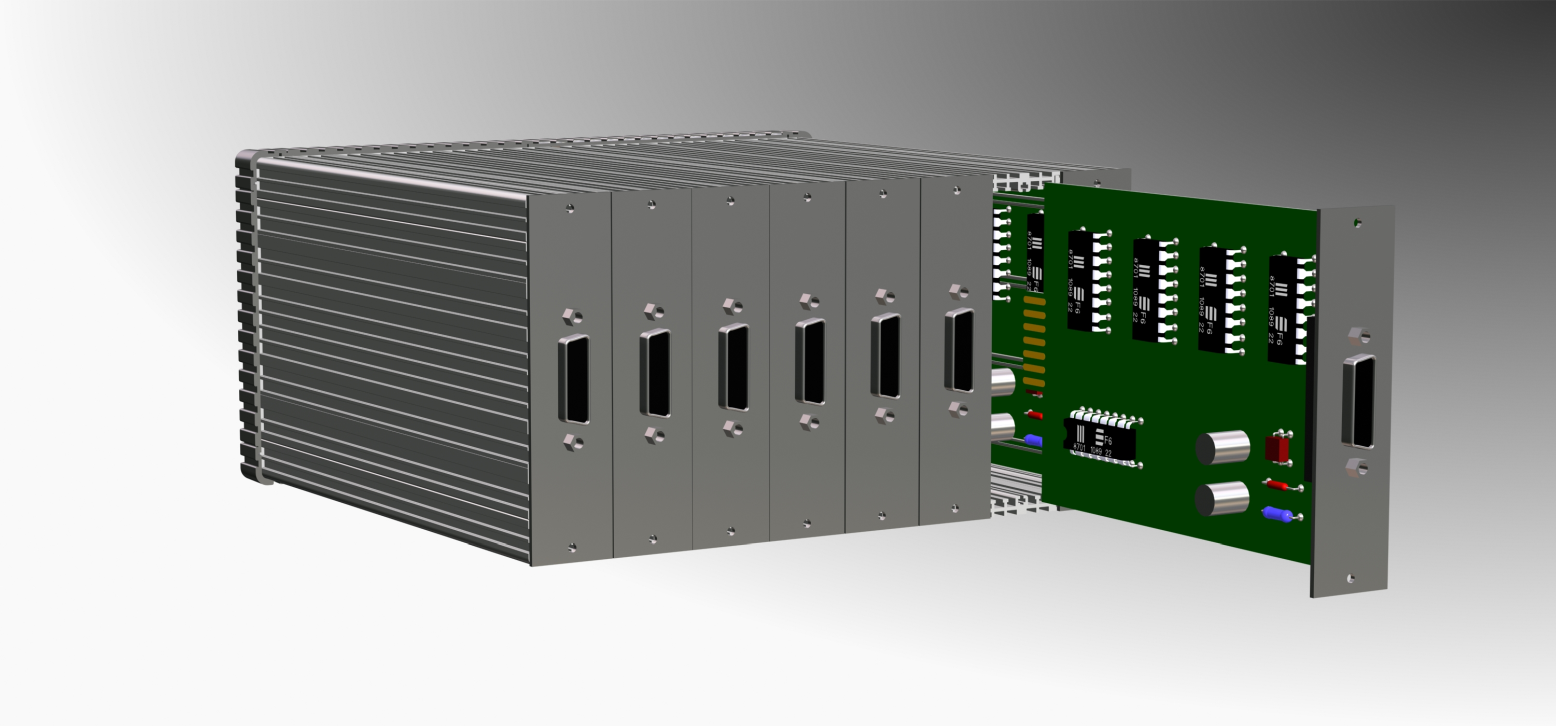

Сзади корпус может быть закрыт лицевыми панелями блоков или общей панелью с фрезеровкой под установочные элементы и надписями.
Надписи и графические элементы наносятся на лицевые панели по технологии металлографики «GEDACOLOR» (подробнее на сайте ГЕДАКОЛОР-УРАЛ).

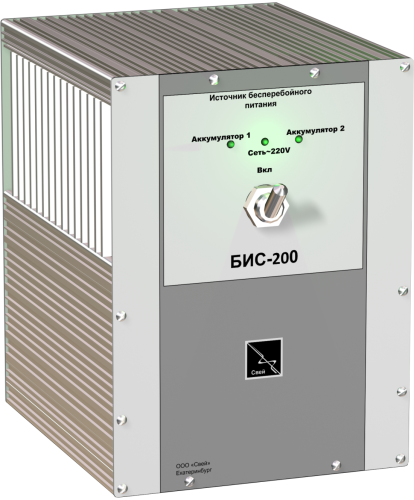

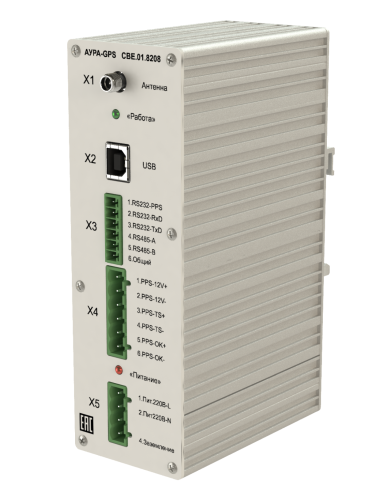

Образцы корпусов
