АУРА-АК

АУРА-АК

компактный регистратор аварийных событий
  • монтаж цепей без переходных клемм
  • 32 аналоговых и 64 дискретных канала
  • выполнен в виде моноблока
  • невысокая стоимость

В состав регистратора "АУРА-АК" может входить до 8 сменных блоков с 4 аналоговыми и 8 дискретными измерительными каналами. Блоки могут быть либо с токовыми, либо с напряженческими измерительными каналами. Измерительная схема образуется путем пропускания токовой цепи через отверстие феррита, не добавляя в токовую цепь дополнительного сопротивления. Монтаж напряженческих и дискретных цепей производится непосредственно к клеммникам блоков.

Оформить заявку

Регистратор аварийных событий "АУРА-АК" выполнен в виде моноблока с расположением измерительных преобразователей и устройств контроля дискретных сигналов внутри одного сменного элемента (преобразователя). В состав регистратора может входить до 8 сменных блоков с 4 аналоговыми и 8 дискретными измерительными каналами. Блоки могут быть либо с токовыми, либо с напряженческими измерительными каналами по заданию заказчика.

Монтаж токовых цепей производится с использованием ферритовых колец внутренним диаметром 8 мм. Измерительная схема образуется путем пропускания токовой цепи через отверстие феррита, не добавляя в токовую цепь дополнительного сопротивления. Монтаж напряженческих и дискретных цепей производится без переходных клемм непосредственно к клеммникам блоков.

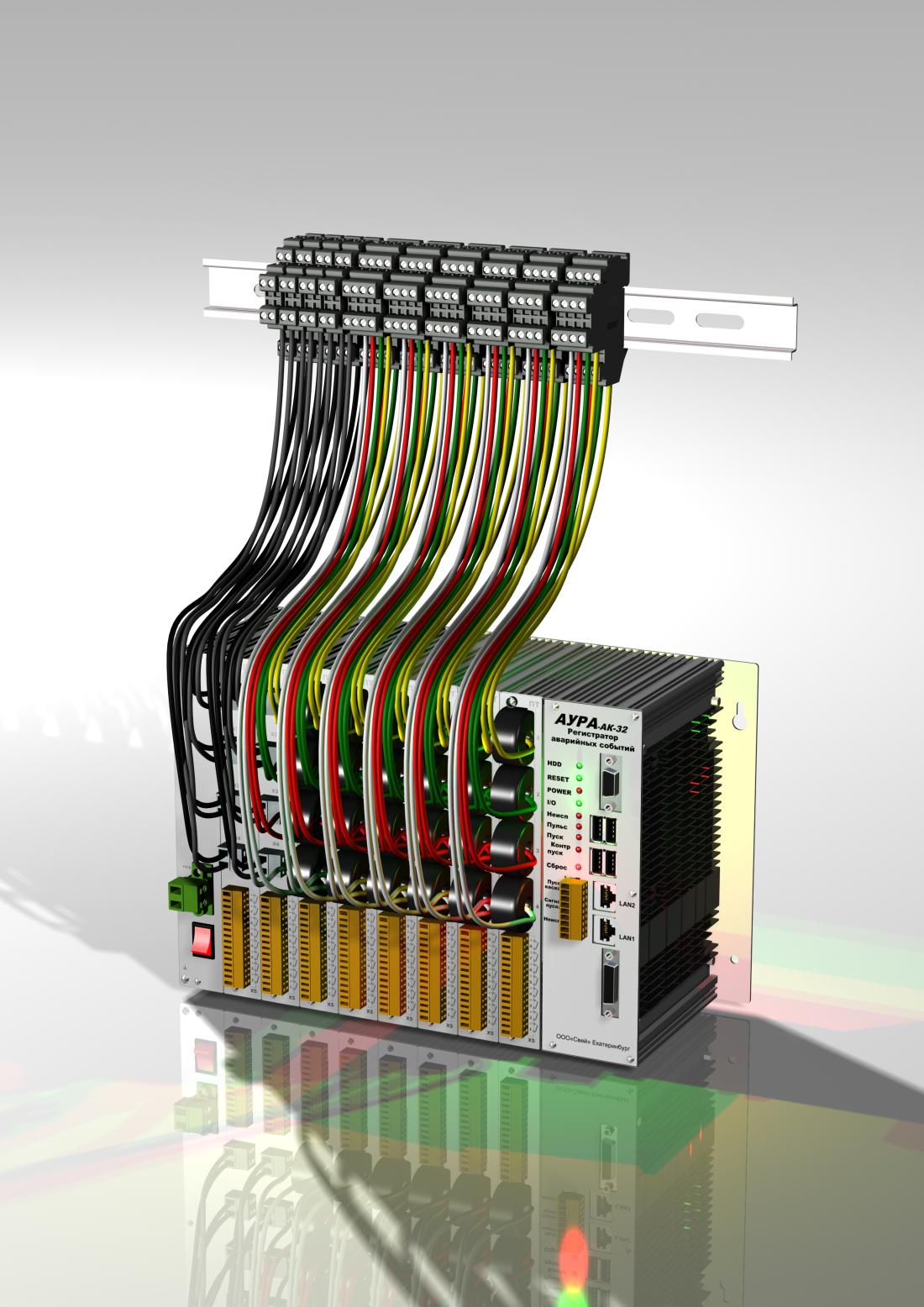

Пример монтажа цепей АУРА-АК

Конструкция

Корпус системного блока выполнен из алюминиевого профиля, что обеспечивает защиту от электромагнитных полей и обеспечивает, вместе с тем, достаточную механическую прочность конструкции, необходимую при длительной эксплуатации в промышленных условиях. Наличие разъёмных соединений обеспечивает быструю замену функциональных блоков при необходимости.

Область применения

Компактный регистратор предназначен для измерения и контроля параметров нормального и аварийных режимов работы оборудования предприятий энергетики и промышленности с небольшим числом опрашиваемых каналов, благодаря чему у него невысокая стоимость.

Допускается как автономное использование "АУРА-АК" (в качестве регистратора аварийных событий), так и в составе распределенных автоматизированных измерительных систем.

Свидетельство об утверждении типа средств измерений
Номер по Госреестру: 72492-18

АУРА-АК включает в себя системный блок на базе промышленного компьютера, системное программное обеспечение, измерительные преобразователи, коммуникационное оборудование.

Варианты исполнения регистратора "АУРА-АК" могут изменяться по комбинации числа преобразователей тока или напряжения.

В комплект входит прикладное программное обеспечение (ПО), выполняемое на рабочих станциях на базе персональных компьютеров (ПК) под управлением операционной системы Windows.

Системный блок АУРА-АК имеет промышленного исполнения виброустойчивый корпус из алюминиевого профиля. В состав системного блока входит одноплатный компьютер без вентиляторов охлаждения.

На лицевой панели расположены:
  • светодиодные индикаторы;
  • кнопки включения-выключения регистратора, контрольного пуска и сброса сигнализации;
  • разъём для подключения дискретных сигналов;
  • блоки аналоговых преобразователей, которые имеют разъёмы (2-конт.) для подключения цепей напряжения, трансформаторы с отверстиями для монтажа токовых цепей;
  • разъём для подключения кабеля сети питания =12 В;
  • клеммник для подключения цепей внешней сигнализации;
  • панель процессорной платы для подключения внешних устройств.

Операционная система Windows XP Embedded либо Linux.

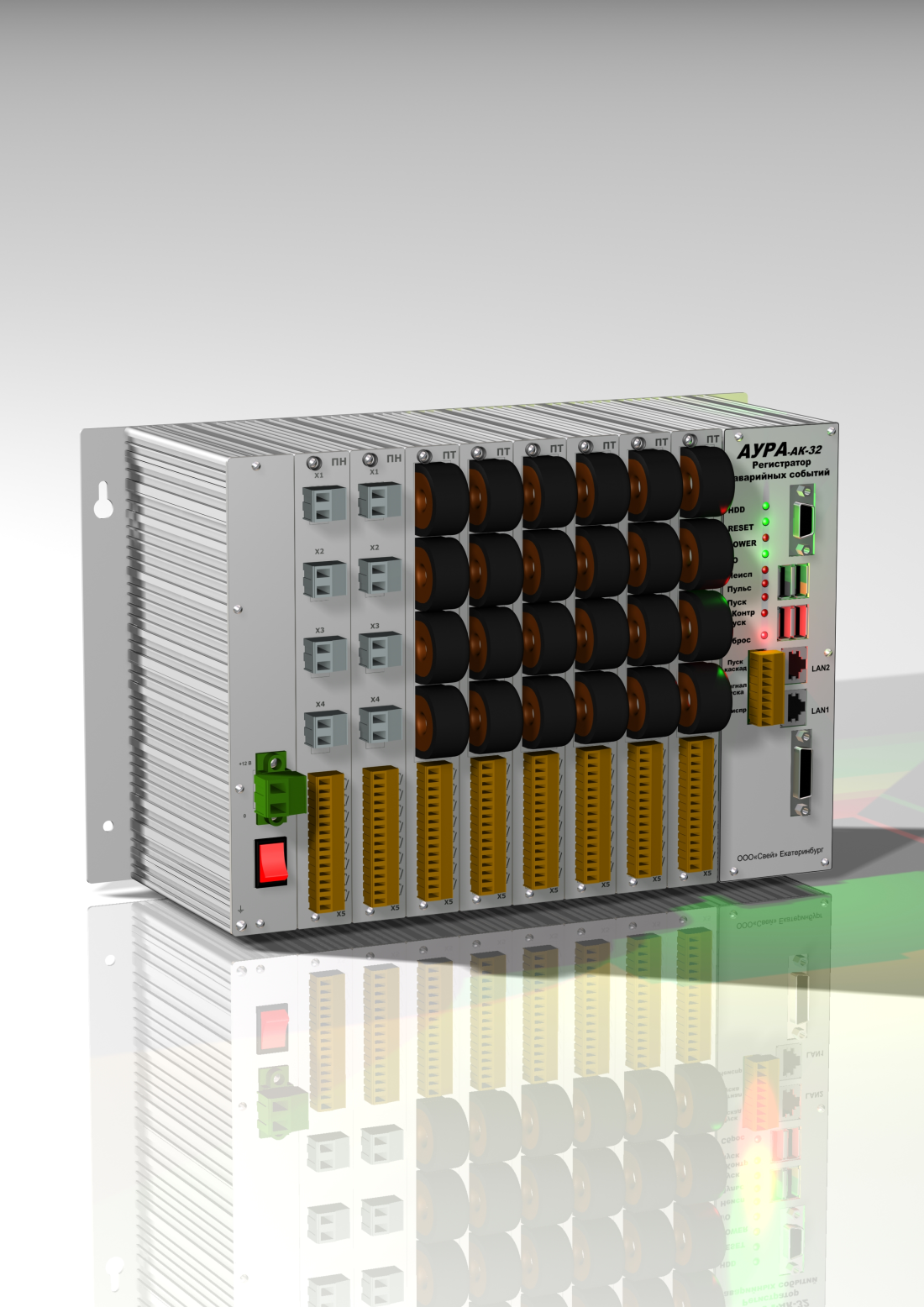

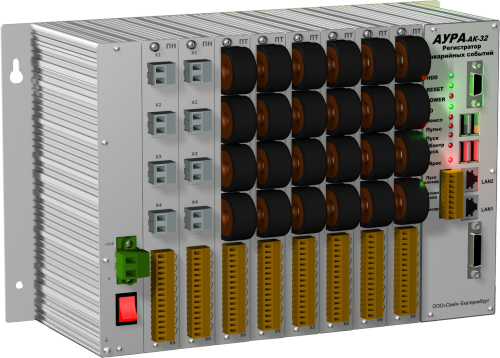

Системный блок АУРА-АК

Преобразователь АУРА-АК представляет из себя сменный элемент, внутри которого расположены измерительные преобразователи и устройства контроля дискретных сигналов. Регистратор "АУРА-АК" поддерживает до 8 таких сменных блоков с 4 аналоговыми и 8 дискретными измерительными каналами. По заданию заказчика блоки могут быть либо с токовыми, либо с напряженческими измерительными каналами.

Для монтажа токовых цепей используются ферритовые кольца внутренним диаметром 8 мм. Пропуская токовую цепь через отверстие феррита образуется измерительная схема, при этом в токовую цепь не добавляется дополнительное сопротивления.

Монтаж напряженческих и дискретных цепей осуществляется непосредственно к клеммникам блоков без использования переходных клемм.

"АУРА-АК" обеспечивает подключение и гальваническую развязку 64-х дискретных каналов. В состав блоков преобразователей входят оптопары (напряжение гальванической развязки 3000 В), коммутаторы дискретных сигналов. Гальванически развязанный источник питания, формирующий опросное напряжение 30 В для дискретных сигналов, расположен на объединительной плате (концентраторе).

Дискретный сигнал должен формироваться сухим контактом или полупроводниковым элементом, имеющим требуемые характеристики по коммутируемому току и напряжению.

Ток входной цепи блока сбора дискретных сигналов составляет от 2 до 10 мА в состоянии “замкнуто” при сопротивлении линии связи до 500 Ом.

Остаточный ток в состоянии “разомкнуто” при применении полупроводниковых элементов для формирования дискретного сигнала для корректного детектирования не должен превышать 0.1 мА.

Время одной аварийной записи (стандартное значение) – 8 сек, а также предусмотрена возможность изменения времени аварийной записи в интервале от 1 до 3600 сек программным путем при конфигурировании.
Время регистрации предаварийного режима 0,1 сек, с возможностью изменения времени предаварийной записи до 180 сек программным путем при конфигурировании. При увеличении времени регистрации предаварийного режима необходимо выключить опцию записи аварии в формате Comtrade.

Допустимые пусковые уставки:
  • по превышению или снижению входного параметра – любой аналоговый канал;
  • по срабатыванию или отпусканию дискретного сигнала – любой дискретный канал.

Предел допускаемой основной абсолютной погрешности хода часов "АУРА-АК" при отсутствии сигналов синхронизации времени равен 10 сек/сутки.
Время установления рабочего режима "АУРА-АК" не более 30 cек.

"АУРА-АК" имеет дискретные выходы, используемые для сигнализации о пуске или неисправности устройства. Выходной сигнал формируется дискретным изменением состояния полупроводникового твердотельного реле (замкнутое / разомкнутое) выходной цепи.
Питание "АУРА-АК" осуществляется от постоянного тока напряжением 12 В ±10%. При питании от постоянного тока требования к пульсациям не предъявляются. Варианты организации питания рассматриваются при выполнении проектных работ и могут быть, как от сети переменного (220 ±44) В, (127 ±25,4) В частотой 50 Гц, так и от сети постоянного тока напряжением (220 ±44) В, (72…144) В применением AC/DC или DC/DC преобразователей. При питании от сети переменного тока предельные отклонения частоты питающей сети и содержание гармоник по ГОСТ 13109.

Зависимость частоты дискретизации от числа каналов
Число аналоговых каналовЧисло дискретных каналовТочек/период (частота сканирования, Гц)
4820…768 (1000…38400)
81620…384 (1000…19200)
163220…192 (1000…9600)
326420…96 (1000…4800)
Технические данные регистратора:
  • Разрядность АЦП: 12
  • Пусковые: любой аналоговый или дискретный канал, расчётный U2(I2) и 3U0(3I0)
  • Максимальный расход дискового пространства при аварийной записи: 300 кБ/сек
  • Параметры дискретных выходов сигнализации:
    • Коммутируемое напряжение до 400 В
    • Коммутируемый ток до 50 мА
  • Тактовая частота процессора: не менее 800 МГц
  • Оперативная память: не менее 1 ГБ
  • Дисковый накопитель: Flash-диск не менее 8 ГБ или жесткий диск не менее 80 ГБ
  • Связь: Ethernet не менее 10 Мбит, удаленный доступ по модему, Bluetooth, Wi-Fi
  • Длина аварийного файла, кБ: Lавр = Nкан * 2 * Fскан * Тзап / 1024, где:
    • Nкан – число каналов регистратора
    • Fскан – частота дискретизации, Гц
    • Тзап – длительность записи, сек
  • Рабочий диапазон температур: +1…+45 °С

Потребляемая мощность "АУРА-АК" не превышает значения 45 Вт.
Средняя наработка на отказ сменных элементов "АУРА-АК" не менее 125 000 ч.
Средний срок службы "АУРА-АК" не менее 25 лет.

По устойчивости к климатическим воздействиям АУРА-АК относится к группе О4 по ГОСТ 15150. Регистратор "АУРА-АК" соответствует требованиям ГОСТ 22261-94, ГОСТ Р 50377-92 в части безопасности, ГОСТ Р 50839-95 и ГОСТ Р 51318.22 в части электромагнитной совместимости и требованиям ТУ 4252-020-12325925-2011.
Регистратор аварийных событий "АУРА-АК" внесён в Государственный реестр средств измерений. Регистрационный номер 72492-18.

Класс точности:
переменный ток, напряжение – 0,5
постоянный ток, напряжение – 0,5
сдвиг фаз – 0,5
частота – 0,05

Пример записи обозначения комплексов программно-технических "АУРА-07":
  • "АУРА-АК", ТУ 4252-001-12325925-2013.
При заказе "АУРА-АК" следует также указать:
  • перечень технических средств комплекса;
  • вид и диапазоны входных сигналов;
  • состав дополнительного программного обеспечения;
  • состав дополнительного оборудования.
Технические данные преобразователей:

"АУРА-АК" обеспечивает работу с измерительными преобразователями физических величин с выходным сигналом постоянного тока (или мгновенным значением переменного тока) -5..0..5; 0..5; -20..0..20; 0..20; 4..20; -40..0..40 мА и с шунтов 75 мВ. Входное сопротивление каждого аналогового канала типа "токовая петля" составляет 20 ±5 Ом.

Пределы допускаемых приведенных погрешностей измерения с входными преобразователями в рабочих условиях применения не превышают:
  • постоянного тока ±0,5 %;
  • постоянного напряжения ±0,5 %;
  • действующего значения переменного тока ±0,35 %;
  • действующего значения переменного напряжения ±0,35 %.
Пределы измерений преобразователей
ОбозначениеПредел измерения, единица измерения
Преобразователь напряжения
ПН-4~~80 В~120 В~160 В~240 В
ПН-4-а150 мВ…400 В *
Преобразователь переменного тока
ПТ-4-101 А2 А5 А10 А
ПТ-4-20020 А40 А100 А200 А

* Пределы измерения устанавливаются по требованию заказчика

Вес: 3,2 кг.

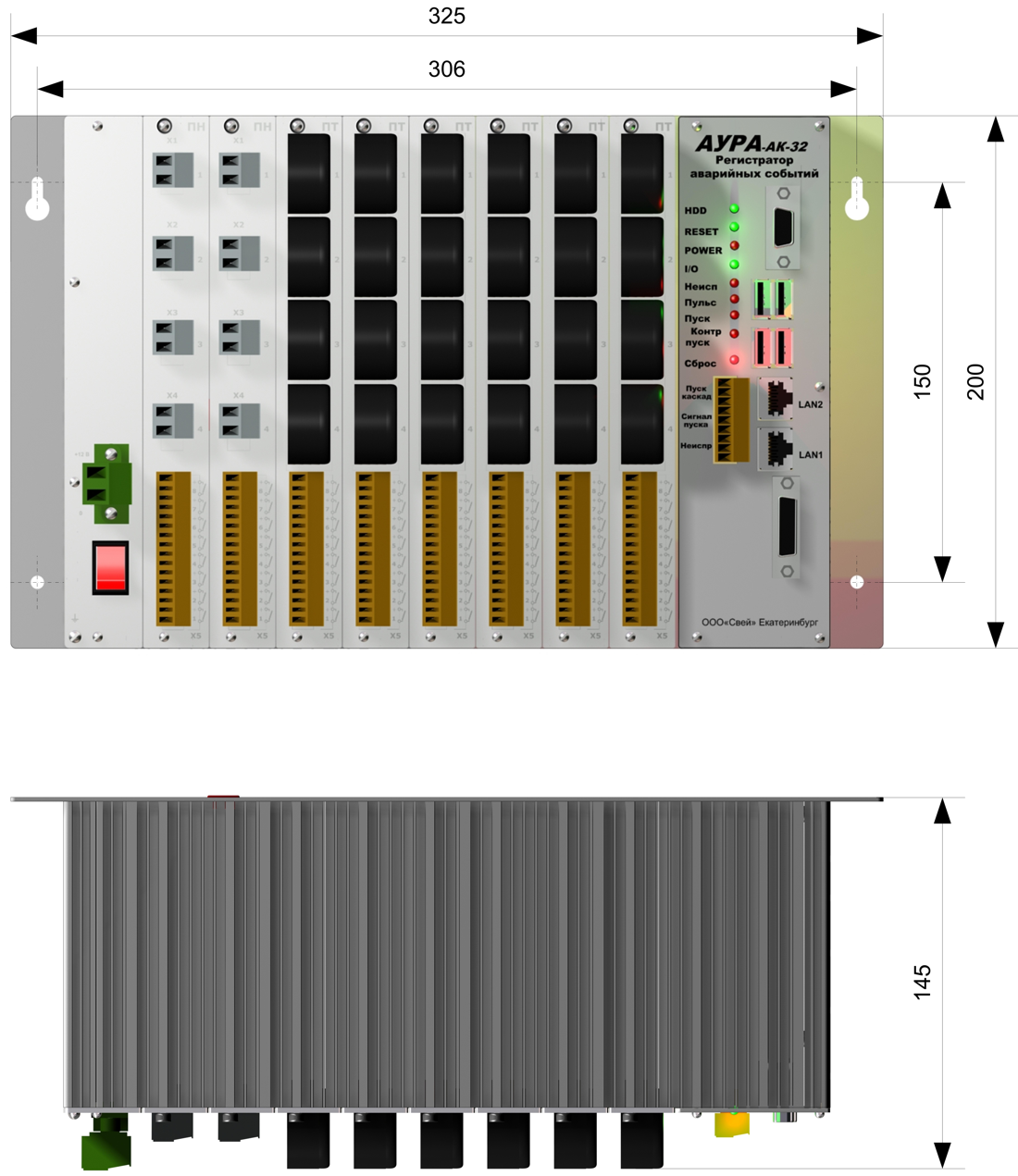

Габаритные и установочные размеры АУРА-АК
  1. Регистрация аварийных процессов – создание аварийного файла в формате АУРА или двух файлов в форматах АУРА и COMTRADE;
  2. автоматическая обработка аварийных файлов: создание текстового файла с анализом аварии и ОМП, создание фрагмента аварийного файла, содержащего изменявшиеся сигналы и ограниченного по времени аварийного процесса;
  3. регистрация изменения состояния дискретных сигналов: создание файлов, содержащих сведения о дискретных каналах, изменявших свое состояние в течение суток;
  4. регистрация нормальных режимов: создание и хранение в течение 7-ми суток файлов регистрации измерений по каналам нормальных режимов с периодичностью 5…180 сек;
  5. рассылка вновь записанных файлов и диагностических сообщений по электронной почте, в том числе и с дозвонкой по модему;
  6. рассылка вновь записанных файлов по указанным путям доступа сети Ethernet;
  7. передача вновь записанных файлов по протоколу МЭК 60870-5-104;
  8. наличие WEB-сервера для доступа к данным через Internet Explorer;
  9. автоматическое копирование аварийных файлов на USB Flash-диск при его обнаружении;
  10. обеспечение сетевого доступа при дозвонке по модему;
  11. синхронизация времени:
    • наличие клиента для Network Time Protocol (NTP);
    • обеспечивается работа с несколькими серверами времени;
    • синхронизация от сигналов спутниковой системы навигации;
  12. самодиагностика с выводом информации на индикацию и записью в журнал событий. Диагностика исправности входных преобразователей;
  13. в исполнении с поддержкой МЭК 61850: приём информации о состоянии дискретных сигналов по протоколу 61850 GOOSE.

Хранение и передача информации

Аварийные файлы хранятся на дисковом накопителе регистраторов (в папке AWR и COMTRADE) до их удаления.

Удаление файлов может производиться:
  1. вручную;
  2. после очередной записи автоматически удаляется самый старый файл при условии заполнения диска на 80%;
  3. в случае, если объем диска очень большой, количество файлов может достигать нескольких тысяч, что затрудняет работу с файлами. В регистраторе предусмотрена установка максимального числа хранящихся на диске файлов. В этом случае, после очередной записи так же автоматически удаляется самый старый файл из числа, превышающего установленное ограничение.
В месте установки регистраторов информация может быть получена:
  1. непосредственным копированием файлов с регистратора по сети Ethernet через "Сетевое окружение". Для этого должен быть организован доступ к регистраторам на уровне ресурсов или на уровне пользователей;
  2. непосредственным копированием файлов через WEB-интерфейс при закрытом доступе к ресурсам регистраторов. Для доступа в этом случае используется Internet Explorer. Вход на главную страничку WEB-интерфейса закрывается паролем;
  3. копированием на портативные, карманные компьютеры и сотовые телефоны, с использованием беспроводных соединений типа Bluetooth или Wi-Fi. Для реализации этой функции применяется точка доступа к беспроводным сетям или в регистратор дополнительно устанавливается адаптер беспроводных сетей;
  4. копированием на USB Flash-диск непосредственно с регистраторов. При установке Flash-диска в USB-разъём регистратора производится автоматическое копирование последних, еще не копированных аварийных файлов. Туда же помещается отчет о результатах копирования.
Для обеспечения доступа к аварийной информации удаленных клиентов в регистраторах предусмотрено несколько видов передачи данных:
  1. непосредственное копирование файлов по сети Ethernet, в том числе и удаленный доступ через телефонные модемы;
  2. непосредственное копирование файлов через WEB-интерфейс;
  3. автоматическая рассылка информации на указанные адреса электронной почты через почтовый сервер. Предусмотрена возможность автоматической дозвонки через модем по указанному номеру со стороны регистратора;
  4. передача аварийных записей в виде телеизмерений по протоколу МЭК 60870-5-104.

Измерения в нормальном режиме доступны по протоколу МЭК 60870-5-104 и через OPC-сервер.

Передача осциллограмм по протоколу МЭК 60870-5-104. Передача производится в спорадическом режиме сразу после записи аварийного файла. Апертура аналоговых сигналов – 5%. Наличие меток времени в протоколе МЭК 60870-5-104 позволяет построить огибающие аналоговых сигналов, в том числе и углов сдвига фаз.

"АУРА-АК" в комплекте с измерительными преобразователями обеспечивает:
  • прямые и косвенные (с использованием известных соотношений) измерения физических (электрических и неэлектрических) величин в нормальном и аварийных режимах работы оборудования;
  • регистрацию в цифровом виде физических величин (электрических и неэлектрических) в нормальном и аварийных режимах работы оборудования;
  • оперативный контроль режимов работы оборудования;
  • хранение и передачу информации на вышестоящие уровни.
