АУРА-СМПР
система мониторинга переходных режимов
- IEEE C37.118
- МЭК 60870-5-104
- МЭК 61850-8-1 GOOSE
- МЭК 61850-9-2
- высокая точность измерений

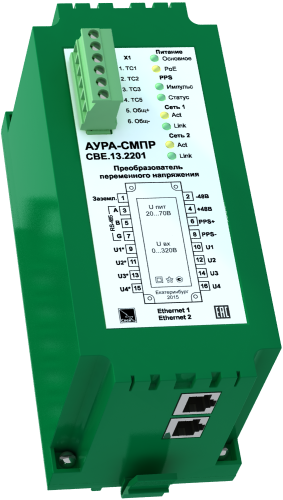

Преобразователи измерительные ПР-4Н (ПР-4Т) предназначены для измерения мгновенных и векторных значений переменных напряжений (токов), определения состояния "сухих контактов" и передачи этой информацию по сети Ethernet вышестоящим уровням измерительной системы.
Оформить заявкуУниверсальные измерительные преобразователи на современной элементной базе позволяют построить любой объект автоматизации, в том числе с поддержкой протокола МЭК 61850, включающий в себя СМПР, ТМ, РАС, ОМП на единой аппаратной платформе одного производителя с интеграцией в существующие АСУ ТП по типовым протоколам. Преобразователи измерительные ПР-4Н (ПР-4Т) предназначены для измерения мгновенных и векторных значений переменных напряжений (токов), определения состояния "сухих контактов" и передачи этой информацию по сети Ethernet вышестоящим уровням измерительной системы.
Конструкция

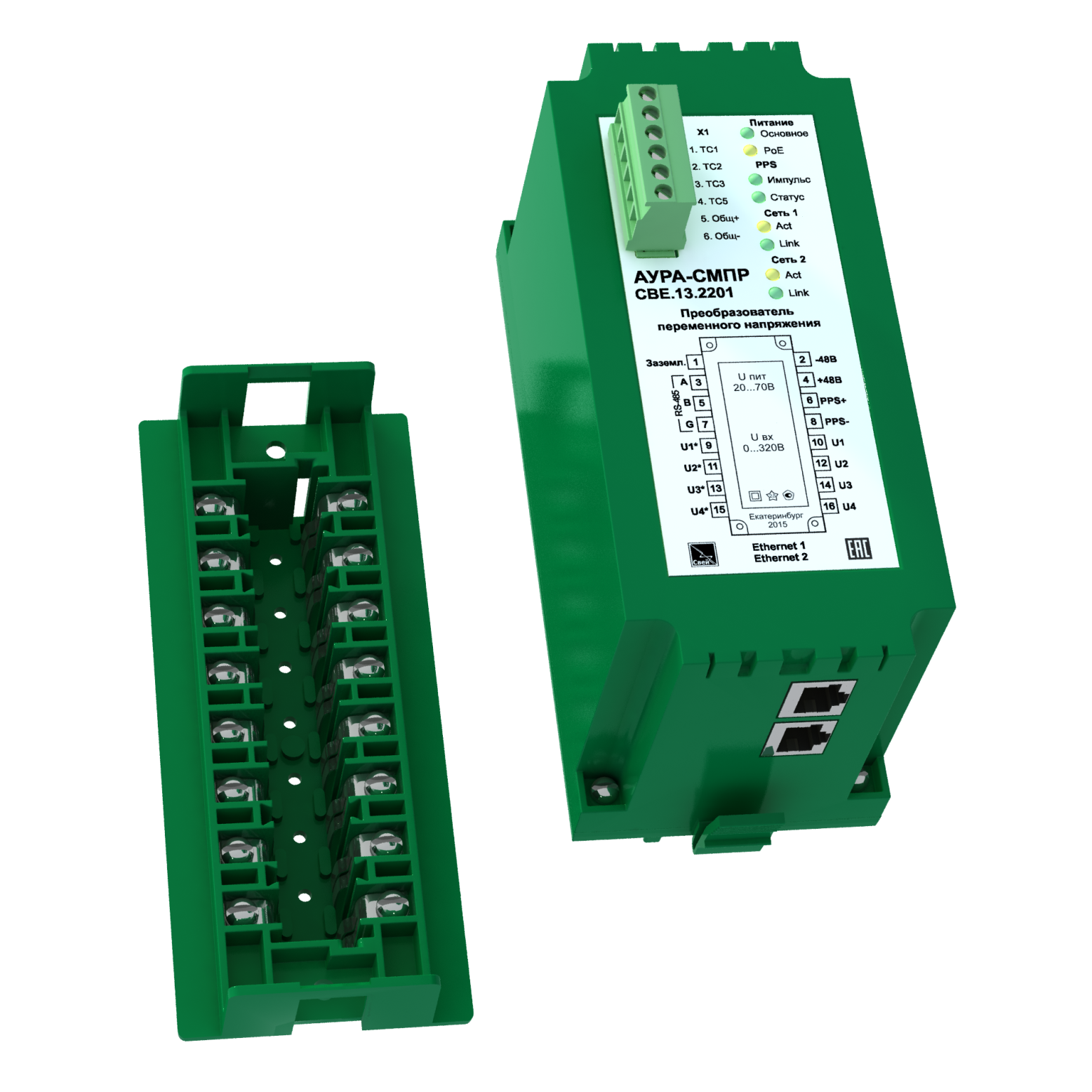

Преобразователи размещены в пластмассовых корпусах штепсельного типа. Крышка корпуса крепится к разъёмной части четырьмя винтами. Крышка корпуса имеет две защелки для фиксации преобразователя в ответной части разъёма. Конструкция входного разъёма аналогична традиционным испытательным блокам типа БИ-6, что обеспечивает замыкание токовых цепей при извлечении преобразователей, возможность прогрузки и испытания изоляции подводящих кабелей. На разъёме между контактными ламелями имеются специальные направляющие выступы, предохраняющие ламели от замыканий при случайном перекосе преобразователя в момент установки в ответную часть разъёма. Ответная часть разъёма имеет клеммник под винт М4 для входных и выходных цепей.
Область применения
Преобразователи применяются в регистраторах аварийных процессов и событий (РАС), системах синхронизированных векторных измерений (ССВИ, СМПР), телемеханических комплексах, других автоматизированных информационно-измерительных системах на предприятиях электро-энергетики и в других отраслях промышленности.
Преобразователи выпускаются в нескольких вариантах, различающихся типом входного сигнала и пределом его измерения. Все варианты исполнения имеют по 4 независимых канала измерения и 4 дискретных входа для подключения датчиков типа "сухой контакт".
| Обозначение | Аналоговые входы | Дискретные входы | |
|---|---|---|---|
| Ток | Напряжение | ||

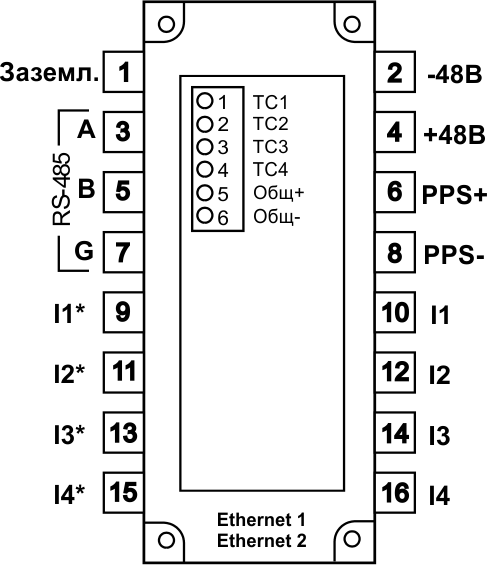

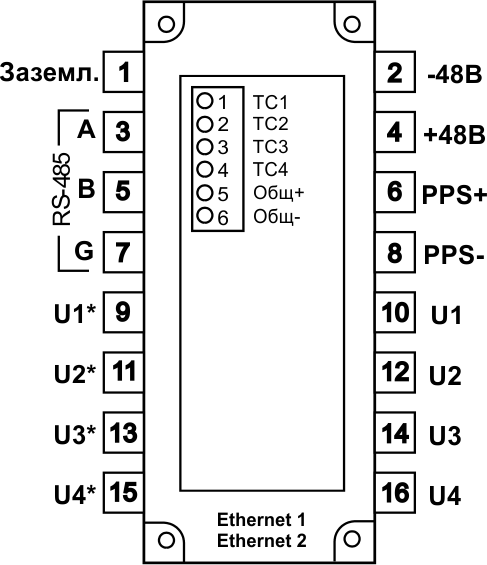

| ПР-4Н350 | - | 4 (~350 В) | 4 (=24 В) |
| ПР-4Т20 | 4 (~20 А) | - | 4 (=24 В) |
| ПР-4Т200 | 4 (~200 А) | - | 4 (=24 В) |
Для аналоговых входов в скобках указан предел измерения (действующее значение переменного тока или напряжения), для дискретных – номинальное рабочее напряжение.
- IEEE C37.118 (для систем синхронизированных векторных измерений)
- МЭК 60870-5-104 (для систем телемеханики)
- МЭК 61850-8-1 GOOSE (для передачи состояния дискретных входов)
- МЭК 61850-9-2 (для передачи мгновенных аналоговых значений)
- HTTP (веб-интерфейс наладчика)
- напряжения и тока ±0,2%
- угла синхрофазора ±0,2°
- частоты ±0,001 Гц
| Выполняемые функции | Протоколы передачи | Наименование программ | Примечание |
|---|---|---|---|
| Система мониторинга переходных режимов | IEEE C37.118 (TCP, UDP) | AuraPDC | Подключаются в керн обмотки трансформатора тока класса 0,5. Могут одновременно выполняться АУРА-СМПР и АУРА-Телемеханика |
| Телемеханика | МЭК 60870-5-104 | AuraMaster | |
| Регистратор аварийных событий | COMTRADE, МЭК 60870-5-104 | AuraServ, Aura2000, PostAWR, TeleAURA | Подключаются в керн обмотки трансформатора тока класса 10Р. Функции АУРА-Регистратор, АУРА-61850 и ОМП реализованы в одном ПТК |
| МЭК 61850 (GOOSE, SV) | AuraRec | ||
| ОМП | FTP, SMB | Aura2000 |
