АУРА

АУРА-256

классический регистратор аварийных событий
  • быстрая замена отдельных блоков
  • 256 аналоговых и 1024 дискретных канала
  • модульное построение

Регистратор "АУРА" имеет модульное построение с возможностью быстрой замены отдельных блоков, в частности, входных преобразователей. В процессе эксплуатации имеется возможность аппаратного увеличения числа регистрируемых параметров, а также изменения параметров конфигурации. Область применения регистратора: измерение и контроль параметров нормального и аварийных режимов работы оборудования предприятий энергетики и промышленности. При необходимости шкафы могут оборудоваться принудительной вентиляцией и автоматическим подогревом для установки в неотапливаемых помещениях.

Оформить заявку

Конструкция

Корпус системного блока выполнен из алюминиевого профиля, что обеспечивает защиту от электромагнитных полей и обеспечивает, вместе с тем, достаточную механическую прочность конструкции, необходимую при длительной эксплуатации в промышленных условиях.

  1. Модульное построение с возможностью быстрой замены отдельных блоков, в частности, входных преобразователей;
  2. Возможность аппаратного увеличения числа регистрируемых параметров в процессе эксплуатации;
  3. Возможность изменения параметров конфигурации в процессе эксплуатации;
  4. Фиксирующая индикация пусков регистратора;
  5. Фиксирующая индикация неисправностей регистратора;
  6. Контактный выход сигнализации пуска и неисправности;
  7. Возможность контрольного пуска записи аварийного процесса;
  8. Местный и дистанционный сброс индикации пусков и аварийной сигнализации.

Комплектация

Системный блок АУРА имеет 8 разъёмов для подключения 256 аналоговых входов, 8 разъёмов для подключения 8 блоков сбора дискретных сигналов по 64 канала каждый. На базе этой модификации комплектуются регистраторы с числом аналоговых каналов до 256 и с числом дискретных каналов до 512.

Таким образом регистраторы типа АУРА комплектуются на произвольное количество аналоговых и дискретных каналов, с учётом приведённых выше ограничений.

Набор входных преобразователей и количество блоков сбора дискретных сигналов определяется по перечню измерительных каналов, который составляется при оформлении заказа.

256 аналоговых и 384 дискретных канала
128 аналоговых и 384 дискретных канала
64 аналоговых и 128 дискретных каналов

Модернизация

В процессе эксплуатации число каналов регистратора может быть увеличено. Для этого устанавливаются дополнительные входные преобразователи и блоки сбора дискретных сигналов. При необходимости, производится программная переконфигурация устройства.

Размещение оборудования

Регистраторы поставляются:
  1. В виде отдельных модулей для монтажа на существующих панелях
  2. В виде смонтированных панелей с выполненным внутрипанельным монтажом
  3. В шкафах с двухсторонним обслуживанием с выполненным внутрипанельным монтажом
  4. В шкафах с односторонним обслуживанием. Оборудование в этом случае размещается на поворотной раме.

Шкафы могут оборудоваться принудительной вентиляцией и автоматическим подогревом для установки в неотапливаемых помещениях.

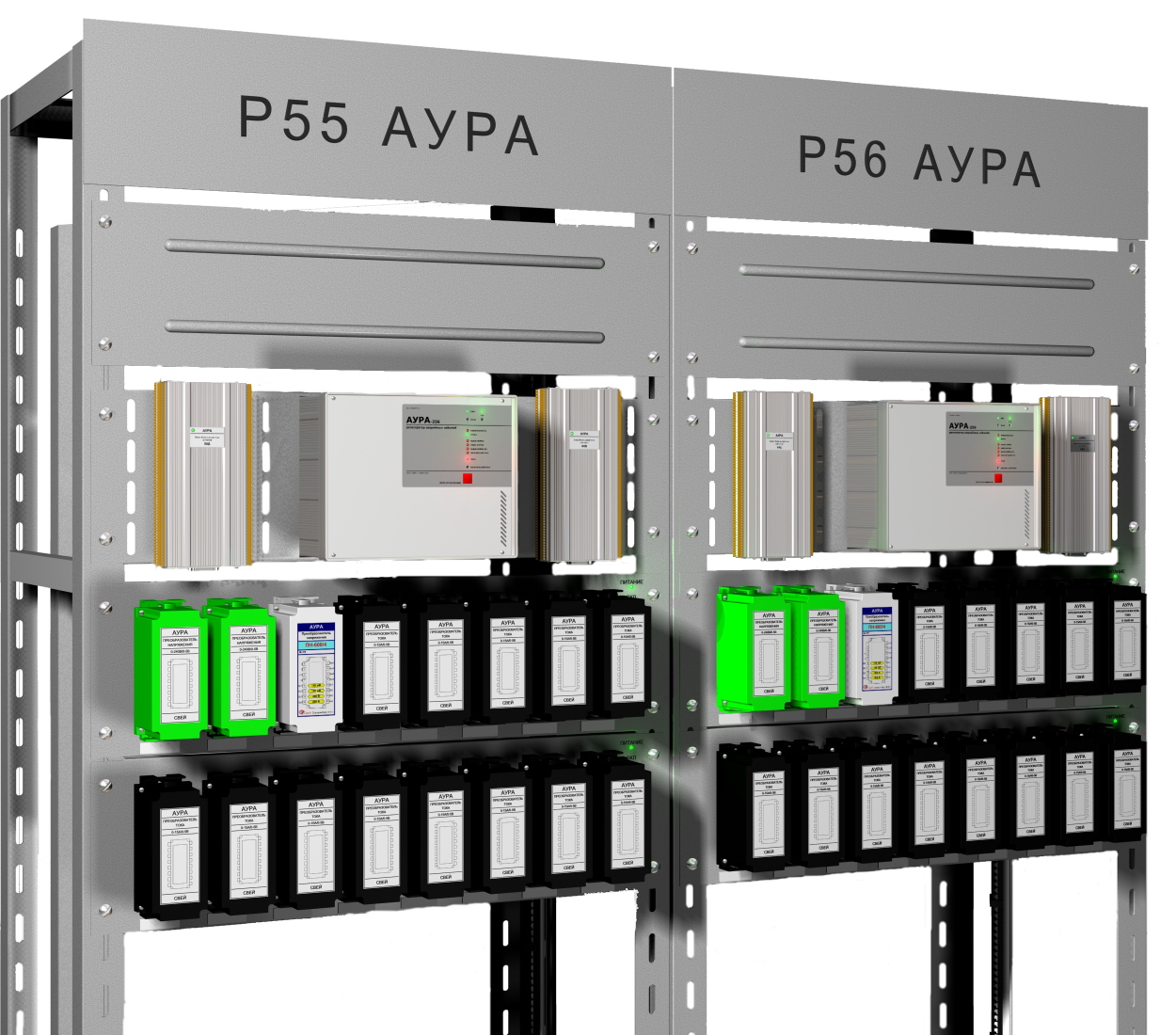

Размещение блоков БКД спереди рядом с системным блоком показано условно для наглядности комплектации.

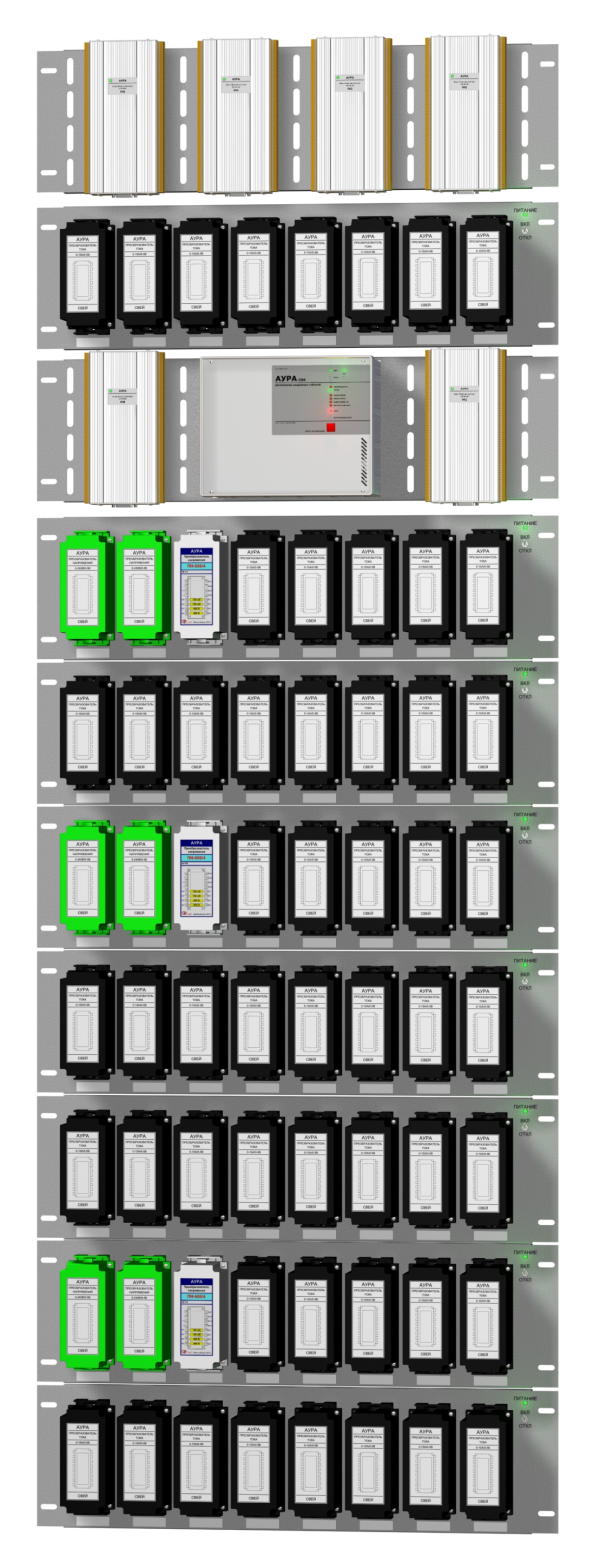

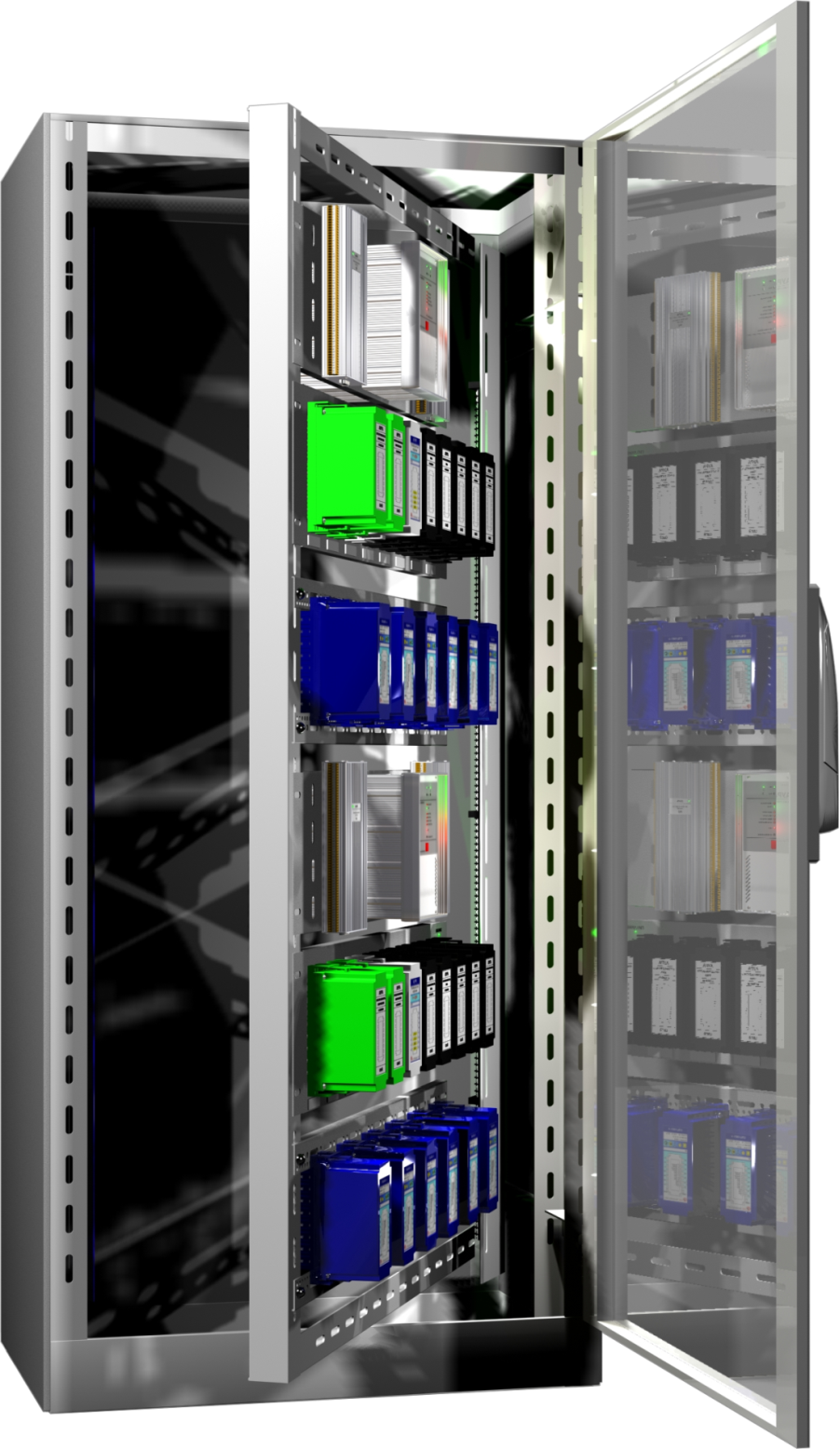

в шкафу

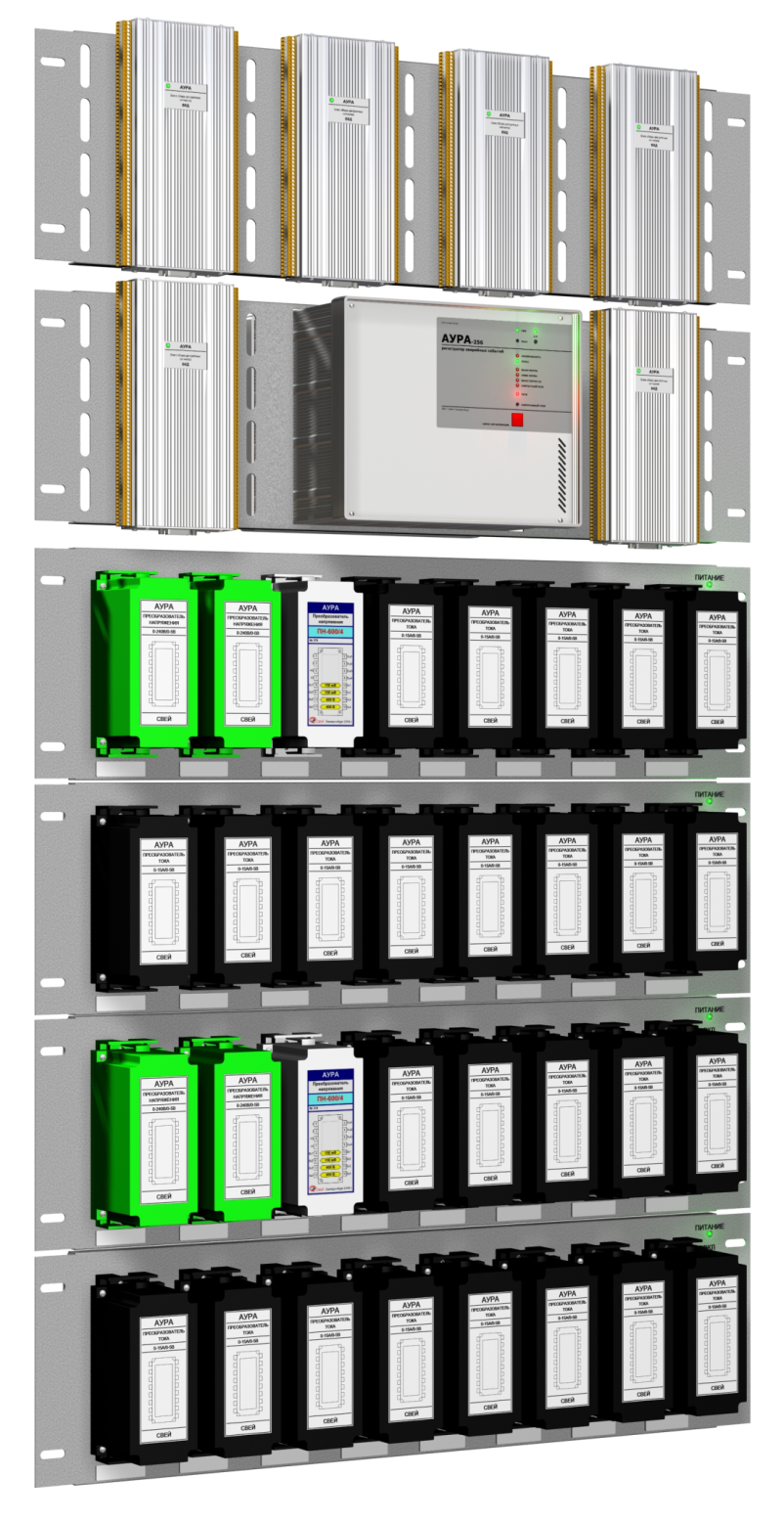

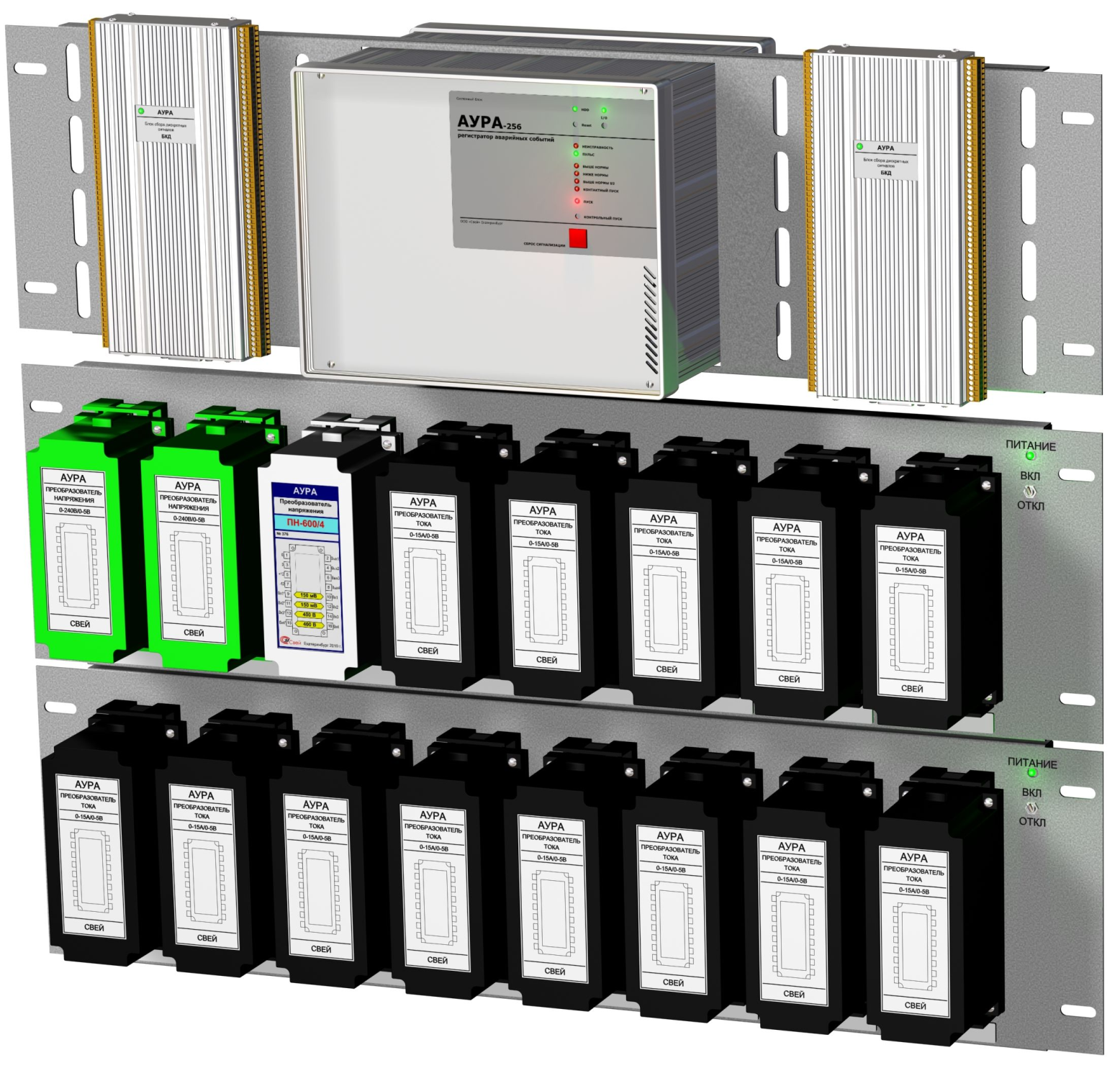

на панели

Область применения

Регистратор аварийных событий "АУРА" предназначен для измерения и контроля параметров нормального и аварийных режимов работы оборудования предприятий энергетики и промышленности.

Свидетельство об утверждении типа средств измерений
Номер по Госреестру: 41909-09

Системный блок АУРА имеет промышленного исполнения виброустойчивый корпус из алюминиевого профиля.

В состав системного блока входит одноплатный компьютер без вентиляторов охлаждения, блок сопряжения с 12-ти разрядным АЦП, блоки коммутации аналоговых и дискретных сигналов.

Для внешних коммуникаций используются Ethernet не менее 10 Мбит, USB-порты, Com-порт.

Корпус системного блока имеет безвентиляторное пылезащищенное исполнение. Питание блока осуществляется от внешнего источника питания с выходным напряжением =12 В. Входное напряжение источника питания 120…370 В постоянного или 85…264 В переменного напряжения.

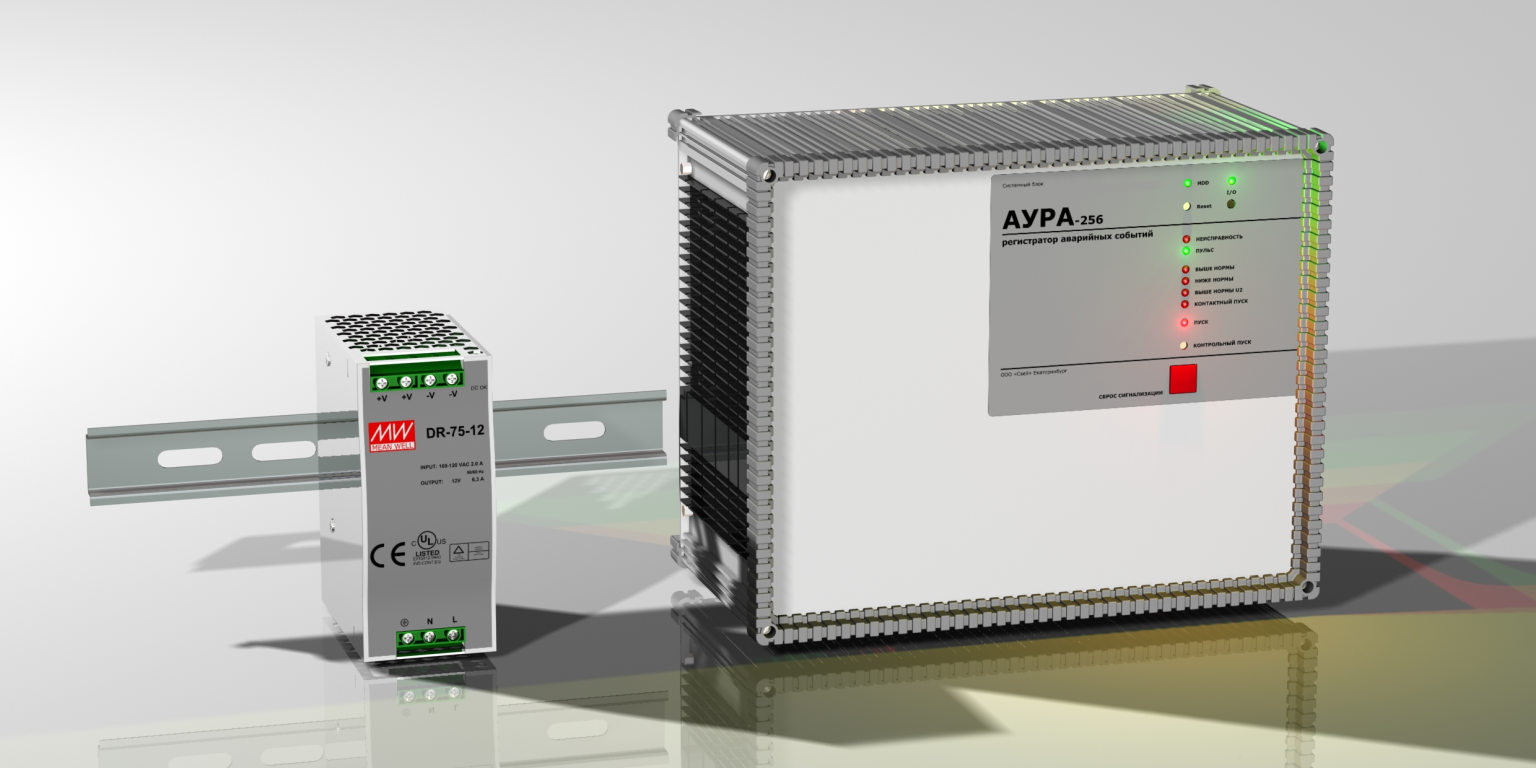

Источник питания входит в комплект поставки регистратора
На лицевой панели системного блока расположены:
  • светодиодные индикаторы;
  • кнопки включения-выключения регистратора, контрольного пуска и сброса сигнализации.
На задней панели системного блока расположены:
  • до восьми блоков сбора дискретных сигналов (512 каналов) и восьми модулей входных аналоговых преобразователей (256 каналов). Для регистраторов с меньшим числом аналоговых каналов вместо неиспользуемых блоков аналоговых коммутаторов устанавливаются заглушки;
  • кнопка включения-выключения регистратора;
  • разъём для подключения кабеля сети питания =12 В;
  • клеммник для подключения цепей внешней сигнализации;
  • панель процессорной платы для подключения внешних устройств.

Операционная система Windows XP Embedded либо Linux.

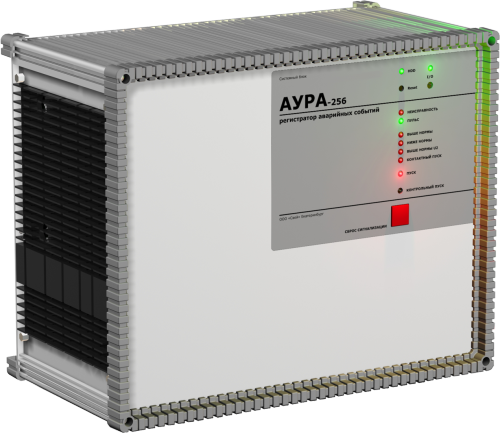

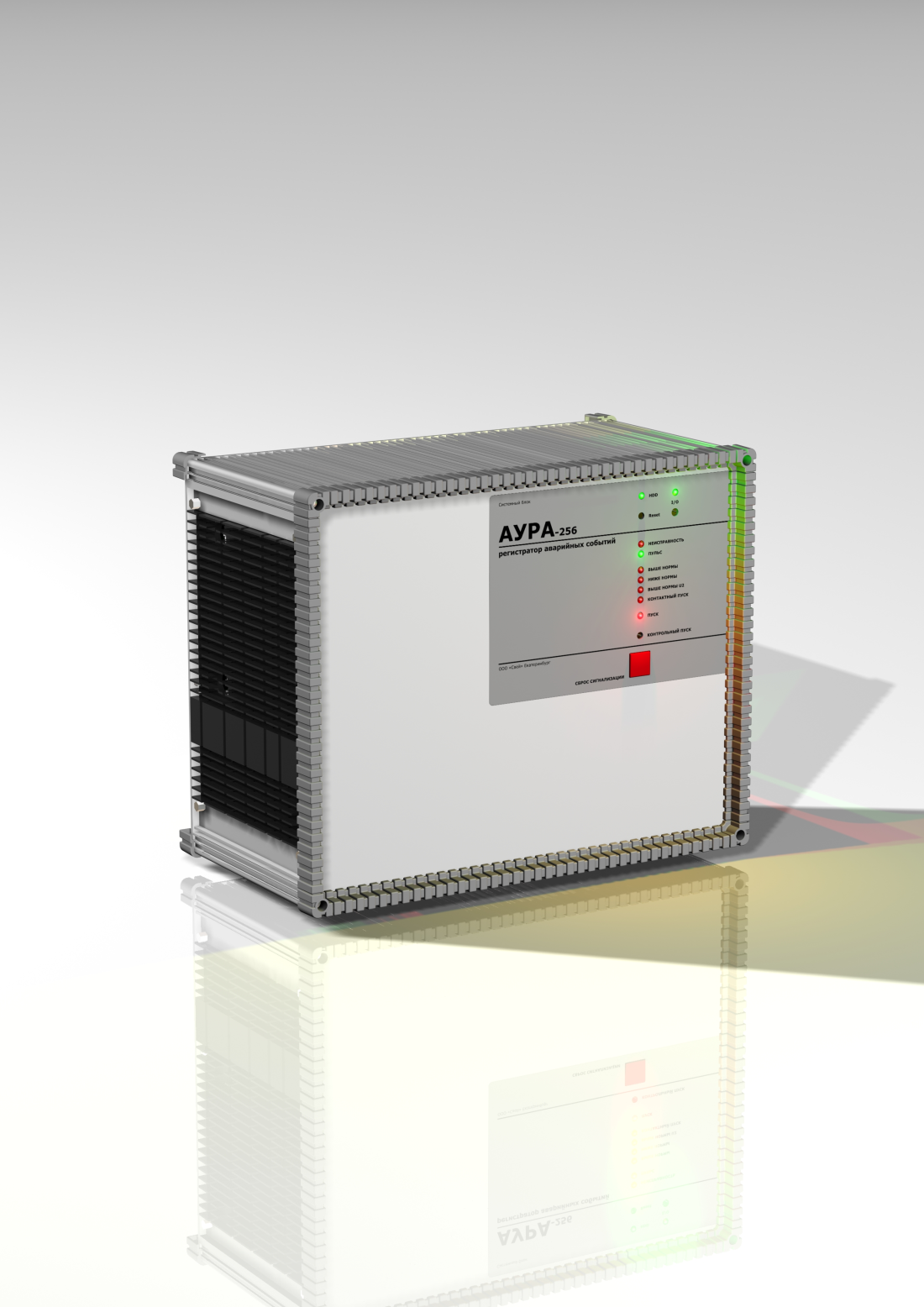

Системный блок АУРА
вид спереди

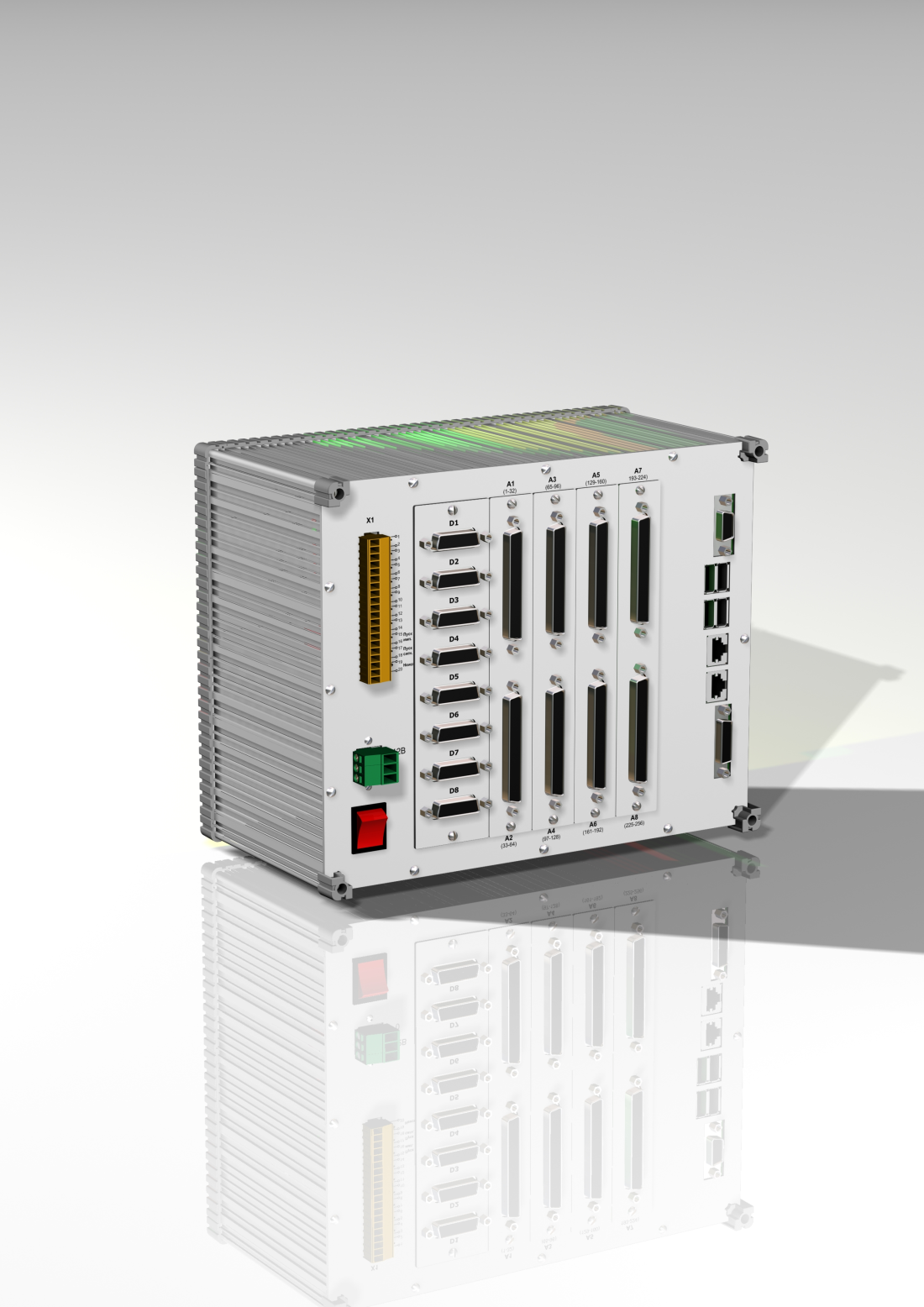

Системный блок АУРА
вид сзади

Входные преобразователи

Преобразователи АУРА размещены в унифицированных пластмассовых корпусах штепсельного типа по четыре канала в одном корпусе. Крышка корпуса крепится к разъёмной части четырьмя винтами. Крышка корпуса имеет две защёлки для фиксации преобразователя в ответной части разъёма. Конструкция входного разъёма аналогична традиционным испытательным блокам типа БИ-6, что обеспечивает замыкание токовых цепей при извлечении преобразователей, возможность прогрузки и испытания изоляции подводящих кабелей. На разъёме между контактными ламелями имеются специальные направляющие выступы, предохраняющие ламели от замыканий при случайном перекосе преобразователя в момент установки в ответную часть разъёма. Ответная часть разъёма имеет клеммник под винт М4 для входных и выходных цепей. Корпуса преобразователей разных типов выполнены из пластмассы разного цвета. Ответные части разъёма преобразователей соответствуют им по цвету.

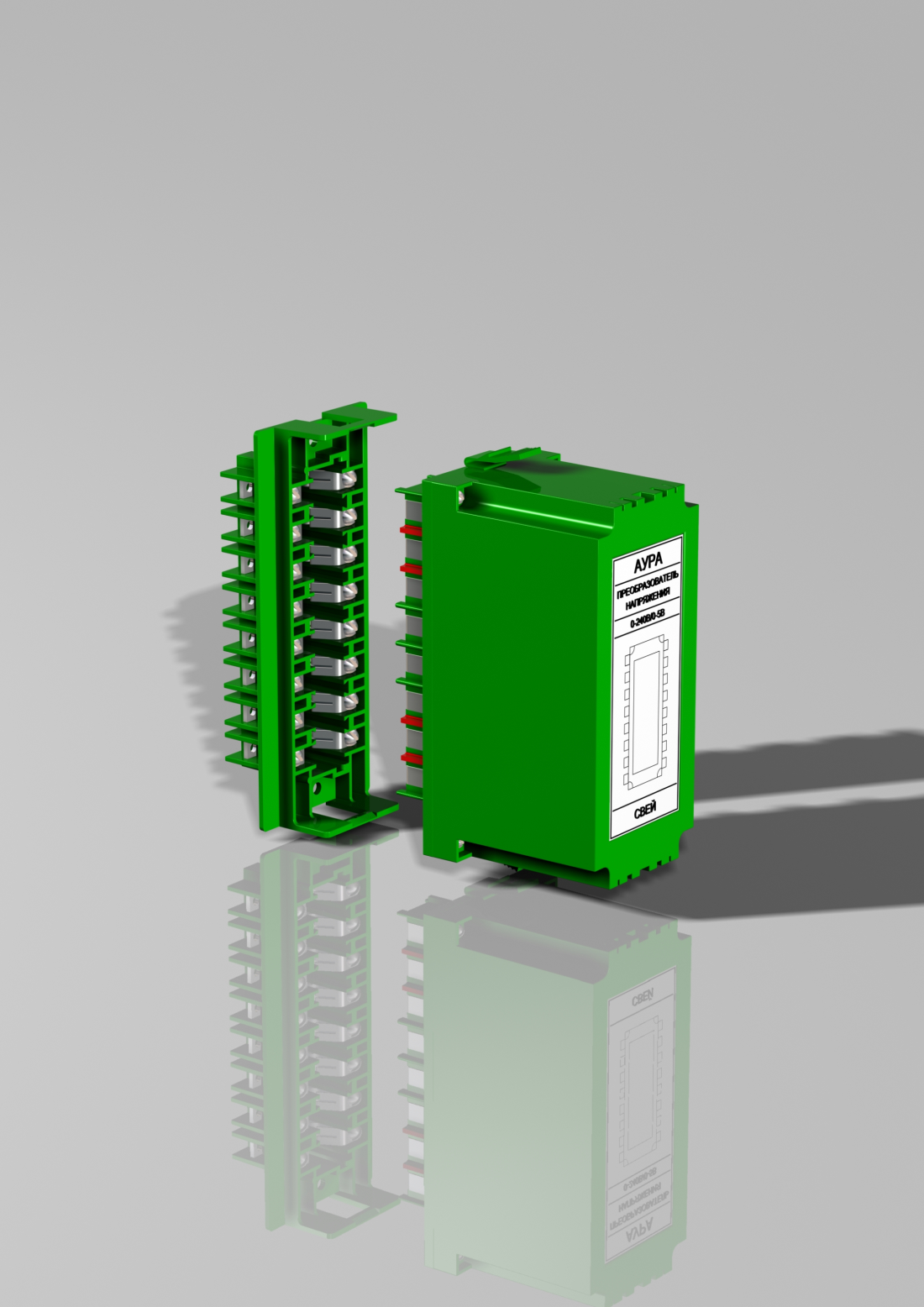

Преобразователь напряжения

Преобразователи группируются в модули, имеющие элементы для крепления на универсальную панель релейной защиты или в шкаф. Модули могут быть отнесены от системного блока не более чем на 3 м.

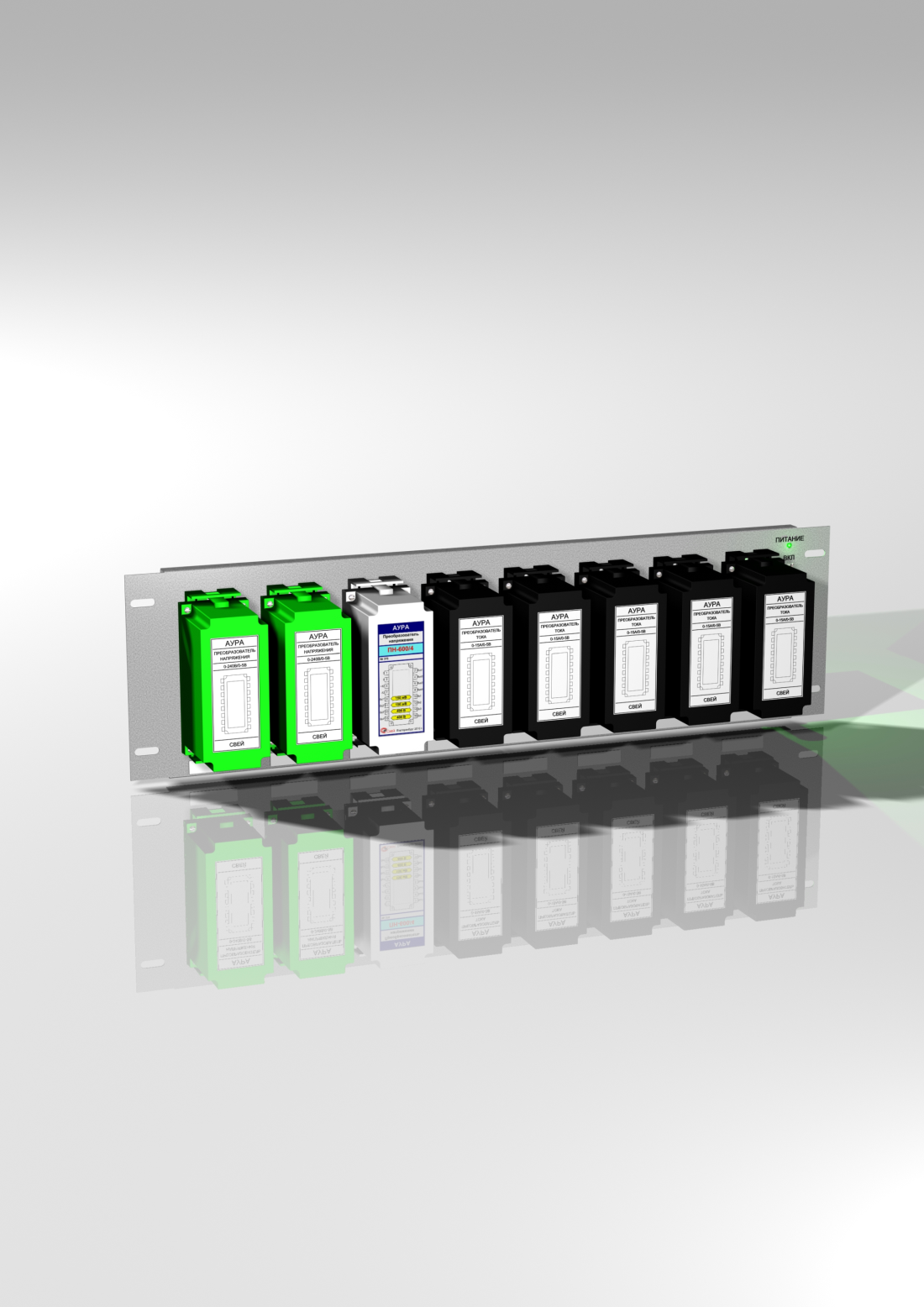

Входные преобразователи в модуле

В модуль устанавливается до восьми входных преобразователей, которые могут располагаться в произвольном порядке. Сзади на модулях установлен разъём для подключения к регистратору и каналы для укладки жгутов входных цепей. Модули имеют светодиодный индикатор и тумблер включения питания.

При необходимости регистрации удалённых сигналов могут использоваться выносные преобразователи аварийных режимов типа СПТ-100/20-4 с выходом 0-20 мА или ЭП8527 с выходом 0-5 мА.

Для измерений в нормальном режиме используются преобразователи электрических и физических величин с выходом 0-5, 0-20 или 4-20 мА и цифровые преобразователи собственного производства (СПЦ) или других фирм-изготовителей.

Входные преобразователи с выходом 0-5, 0-20, 4-20 мА и цифровые преобразователи могут быть рассредоточены по объекту или установлены в модулях входных преобразователей. Для подключения и установки преобразователей с выходом типа "токовая петля" в модулях входных преобразователей предусматриваются блоки резистивных преобразователей или преобразователей постоянного тока с гальванической развязкой.

БКД

Блок сбора дискретных сигналов "БКД" обеспечивает подключение и гальваническую развязку 64-х дискретных каналов типа "сухой контакт". На входе блока установлен клеммник для подводящего кабеля (в варианте 1 возможно подключение жилы кабеля до 2,5 мм², в варианте 2 до 1 мм², обычно используется контрольный экранированный кабель 1 мм²), на выходе – разъём (15-конт.) для подключения к системному блоку регистратора. Светодиодный индикатор зелёного цвета включается при подаче питания. Входные цепи запитываются от встроенного в блок изолированного источника питания напряжением 30 В. Сам БКД получает питание от системного блока АУРА через соединительный кабель. Блоки БКД, как правило, монтируются на клеммных боковинах панелей или шкафов двухстороннего обслуживания, на задней стенке в шкафах одностороннего обслуживания. Блоки могут быть отнесены от системного блока не более чем на 3 м.

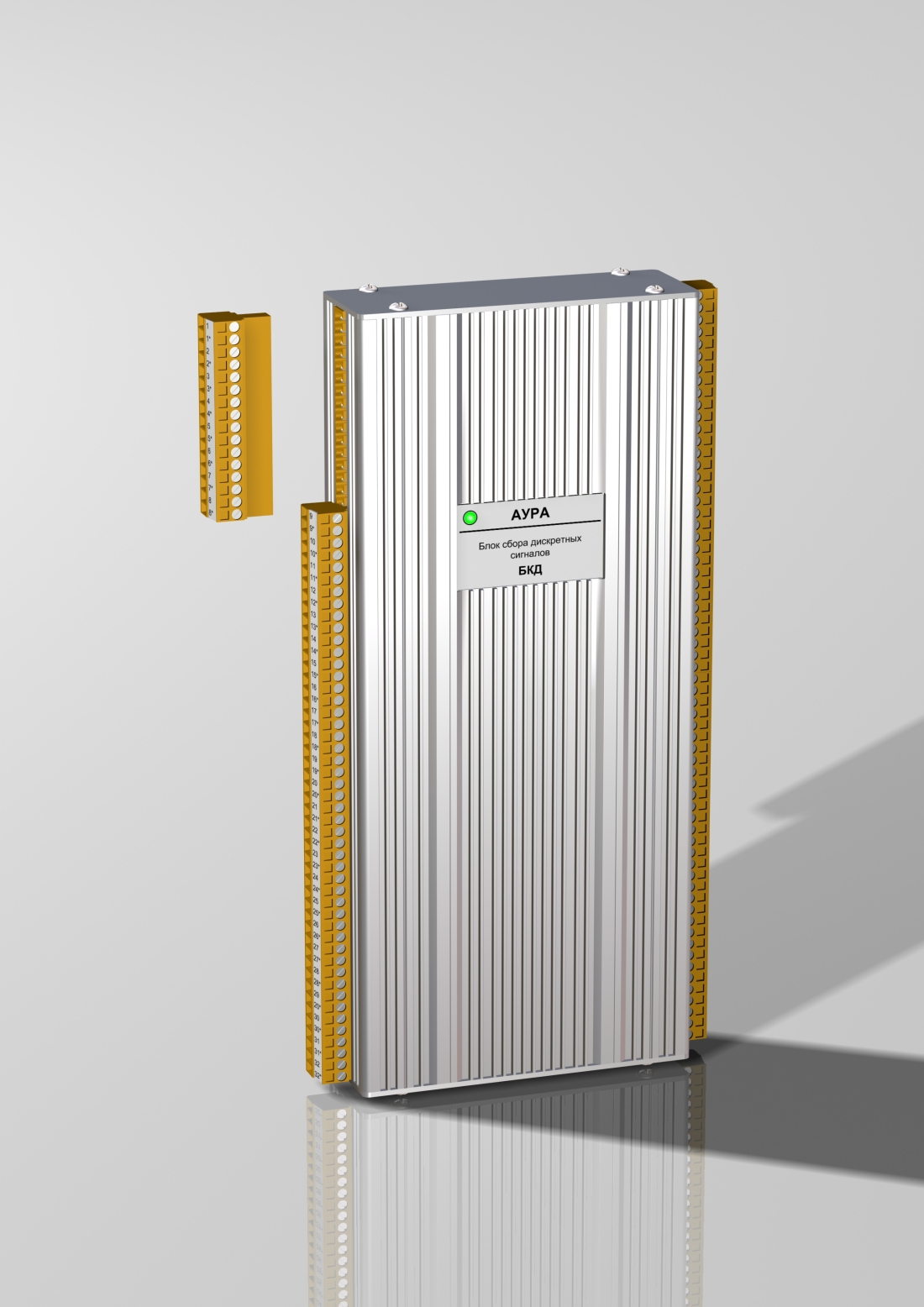

БКД
вариант 1
БКД
вариант 2

По выполняемым функциям БКД-64 варианта 1 аналогичен варианту 2, они отличаются только конструкцией (в варианте 2 подключение кабеля с двух сторон) и количеством общих клемм для подключения (в варианте 1 их 6 [0], в варианте 2 — 64 [1*-64*]). В силу конструктивных особенностей БКД варианта 2 может устанавливаться только в шкафу одностороннего обслуживания, т.к. необходим доступ к БКД с обеих сторон. В шкафах двухстороннего обслуживания устанавливается только БКД варианта 1. Если требуется большее число общих клемм, устанавливаются доп.клеммы над БКД. Пример подключения к БКД варианта 1 приведён в разделе технической документации. Общие провода каналов могут объединяться в месте подключения или на промежуточных панелях и подводиться к БКД одним проводом.

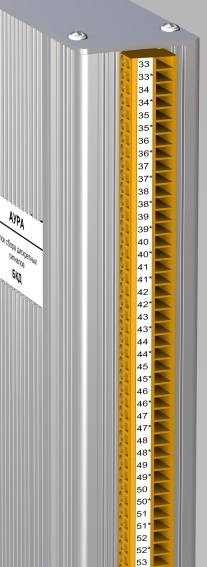

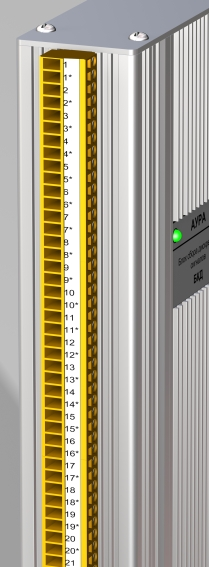

Нумерация разъемов БКД вариант 2

Нумерация клеммников ведется от верхней левой клеммы. Для каждого сигнала отведено по две клеммы. Предпочтительно каждый сигнал подавать отдельной витой парой телефонного экранированного кабеля.

Справка о типах плат БКА в регистраторах АУРА-256, АУРА-128, АУРА-64

В регистраторах АУРА-256 (АУРА-128, АУРА-64) нашли применение три вида плат аналоговых коммутаторов:

1. AOUT64

Блок коммутаторов на 64 входа.
Выпускались по 2009 год.

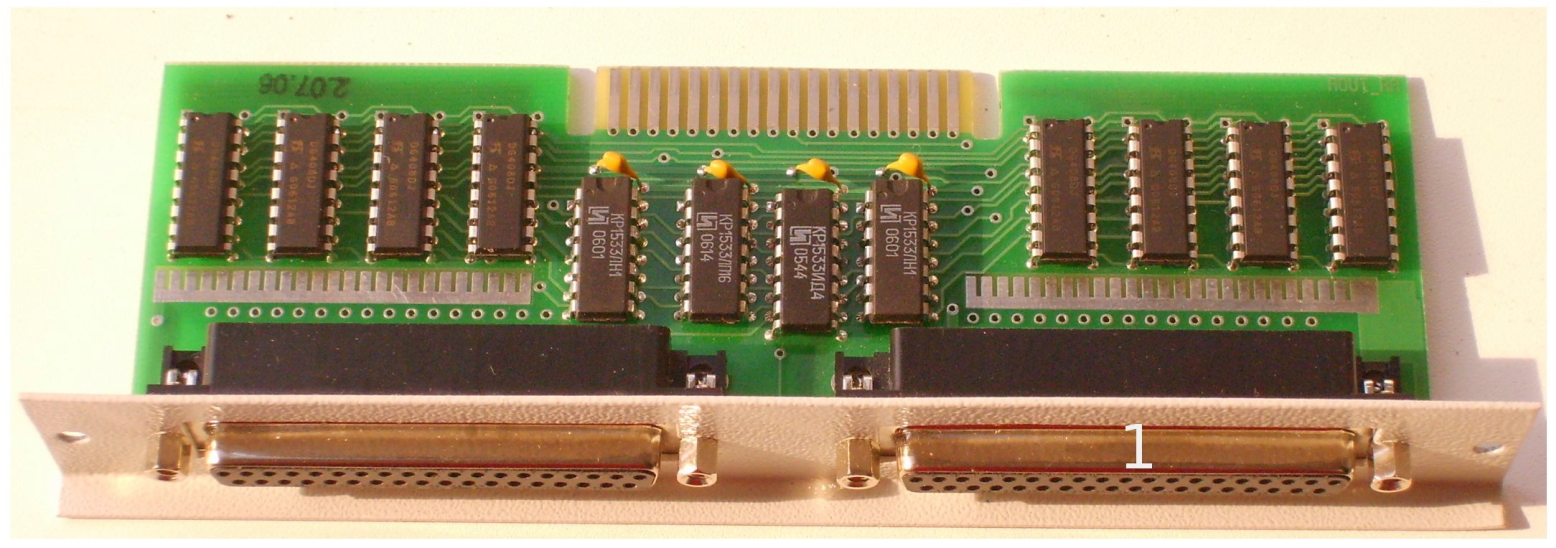

AOUT64

Применялись в моделях регистраторов АУРА с отдельными концентраторами (в стальных корпусах) и в корпусах из алюминиевого профиля с процессорными платам типа Mini-ITX (EPIA ML5000, EPIA V5000, EPIA ME6000, EPIA LN10000 или с платой NEX620).

2. БКА_2.1 (артикул СВЕ.01.1107.250)

Плата коммутаторов на 32 входа.
Выпускались с 11 ноября 2009 года по 20 ноября 2014 года.

Блок коммутаторов БКА_2.1 на 64 входа состоит из 2 плат БКА_2.1, установленных на алюминиевую планку.

БКА_2.1

Для покупки блока БКА_2.1 необходимо заказать 2 шт. платы БКА_2.1 (артикул СВЕ.01.1107.250) и 1 шт. планку (артикул СВЕ.01.1107.000.01).

3. БКА_3.1 (артикул СВЕ.01.11.09.250)

Плата коммутаторов на 32 входа.
Выпускаются с 23 декабря 2014 года по настоящее время.

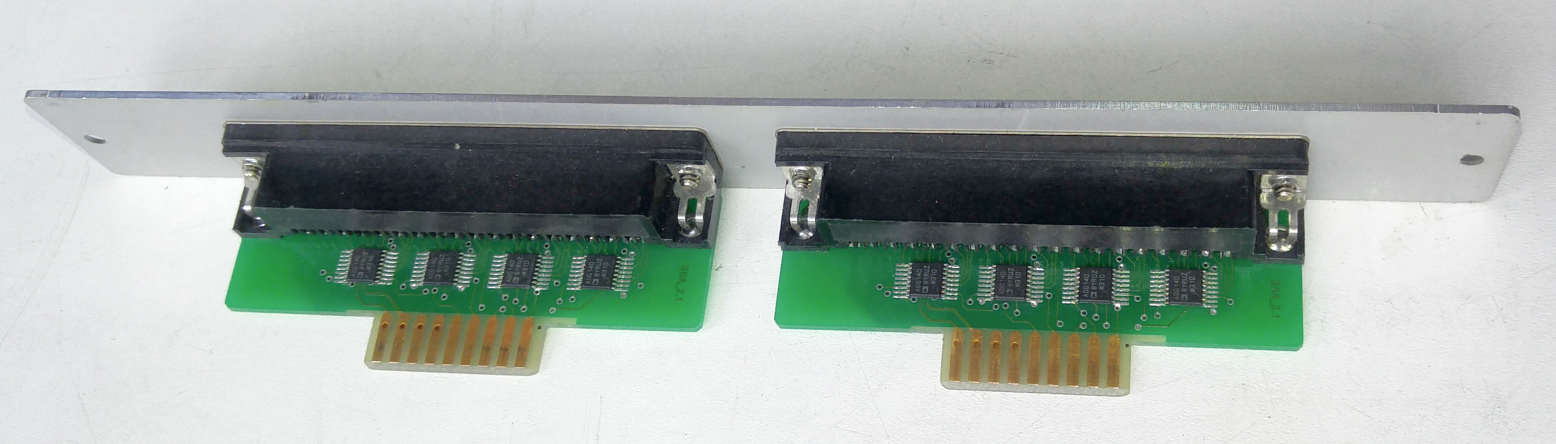

Блок коммутаторов БКА_3.1 на 64 входа состоит из 2 плат БКА_3.1, установленных на алюминиевую панель.
Применяются в регистраторах АУРА в корпусах из алюминиевого профиля с процессорной платой MS-98D1.

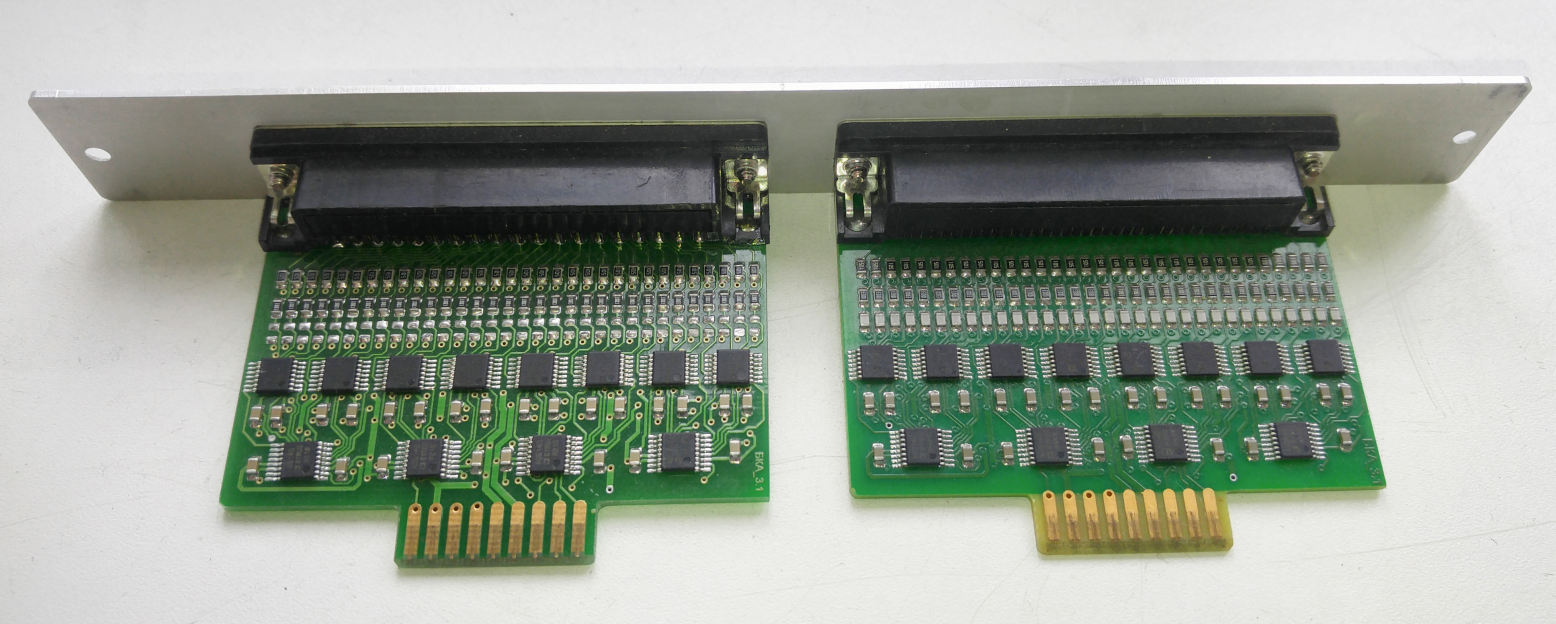

БКА_3.1
Панель имеет следующие 4 варианта исполнения, отличающиеся только надписями:
  1. панель БКА с надписью «А1,А2» (артикул СВЕ.01.1109.000.02)
  2. панель БКА с надписью «А3,А4» (артикул СВЕ.01.1109.000.02-01)
  3. панель БКА с надписью «А5,А6» (артикул СВЕ.01.1109.000.02-02)
  4. панель БКА с надписью «А7,А8» (артикул СВЕ.01.1109.000.02-03)

Соответственно, для покупки блока БКА_3.1 нужно заказать 2 шт. платы БКА_3.1 и 1 шт. панель.

Примечание

Указанные даты выпуска плат БКА могут не совпадать с датами выпуска системных блоков АУРА. В регистраторы от 2016 выпуска и по настоящее время устанавливаются платы БКА_3.1. Для регистраторов более ранних выпусков — необходимо сравнить установленные платы с приведёнными фотографиями.
Зависимость частоты дискретизации от числа каналов
Число аналоговых каналовЧисло дискретных каналовТочек/период (частота сканирования, Гц)
2820…1536 (1000…76800)
41620…768 (1000…38400)
83220…384 (1000…19200)
166420…192 (1000…9600)
3212820…96 (1000…4800)
6425620…48 (1000…2400)
12851220…24 (1000…1200)
256102420 (1000)
Технические данные регистратора:
  • Разрядность АЦП: 12
  • Пусковые: любой аналоговый или дискретный канал, расчётный U2(I2) и 3U0(3I0)
  • Максимальный расход дискового пространства при аварийной записи: 300 кБ/сек
  • Питание шкафа: =220/110 В, ~220/127 В
  • Параметры дискретных выходов сигнализации:
    • Коммутируемое напряжение до 400 В
    • Коммутируемый ток до 50 мА
  • Тактовая частота процессора: не менее 800 МГц
  • Оперативная память: не менее 1 ГБ
  • Дисковый накопитель: Flash-диск не менее 8 ГБ или жесткий диск не менее 80 ГБ
  • Связь: Ethernet не менее 10 Мбит, удаленный доступ по модему, Bluetooth, Wi-Fi
  • Длина аварийного файла, кБ: Lавр = Nкан * 2 * Fскан * Тзап / 1024, где:
    • Nкан – число каналов регистратора
    • Fскан – частота дискретизации, Гц
    • Тзап – длительность записи, сек
  • Рабочий диапазон температур: +1…+45 °С

Регистратор соответствует требованиям ГОСТ 22261-94, ГОСТ Р 50377-92 в части безопасности, ГОСТ Р 50839-95 (гр. 2), ГОСТ Р 51318.22 (класс В) в части электромагнитной совместимости.
Программно-технический комплекс "АУРА-07" внесён в Государственный реестр средств измерений. Регистрационный номер 41909-09.

Класс точности:
переменный ток, напряжение – 0,5
постоянный ток, напряжение – 0,5
сдвиг фаз – 0,5
частота – 0,05

Вес: 2,6 кг.

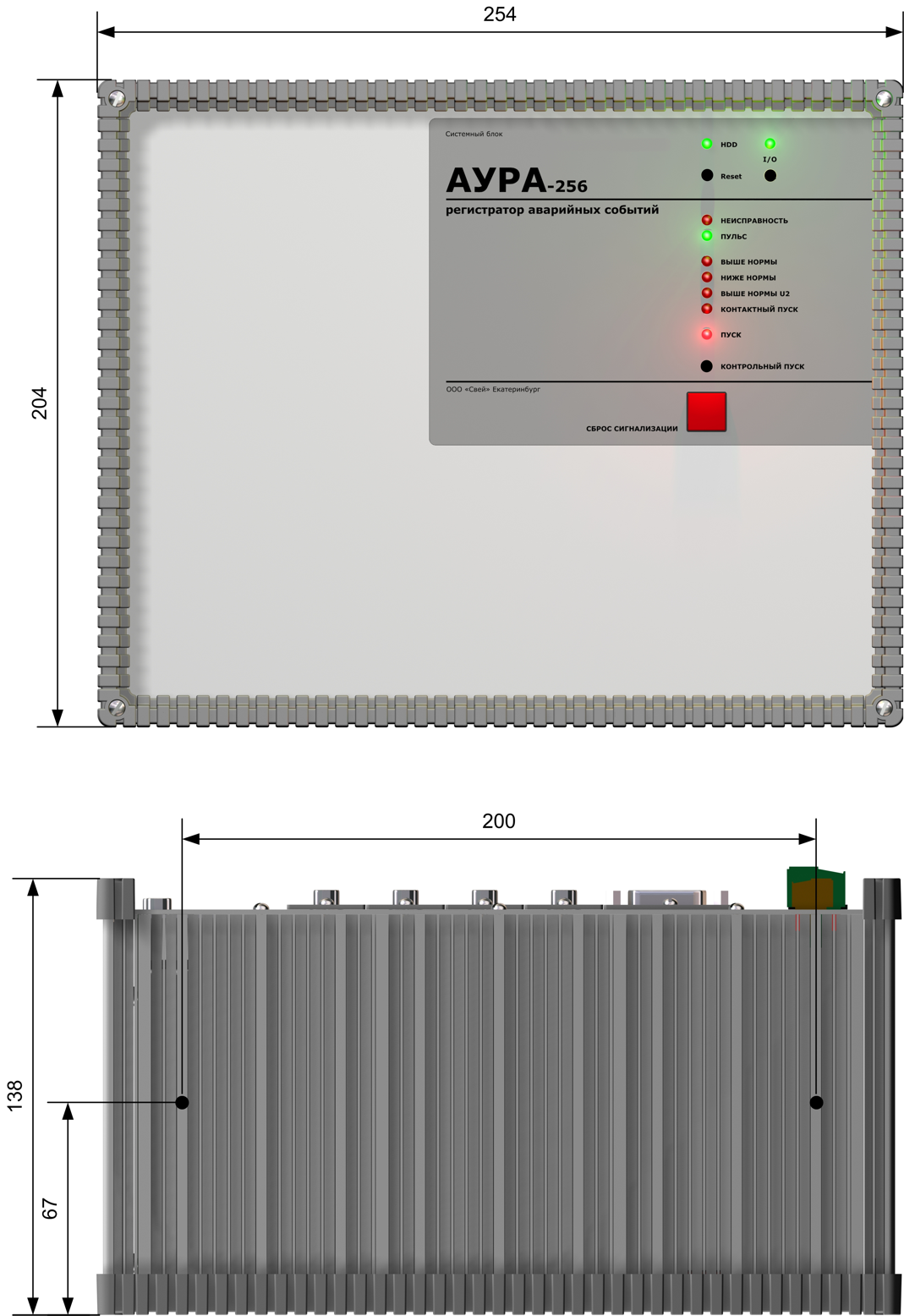

Габаритные и установочные размеры системного блока АУРА

Вес: 6,7 кг.

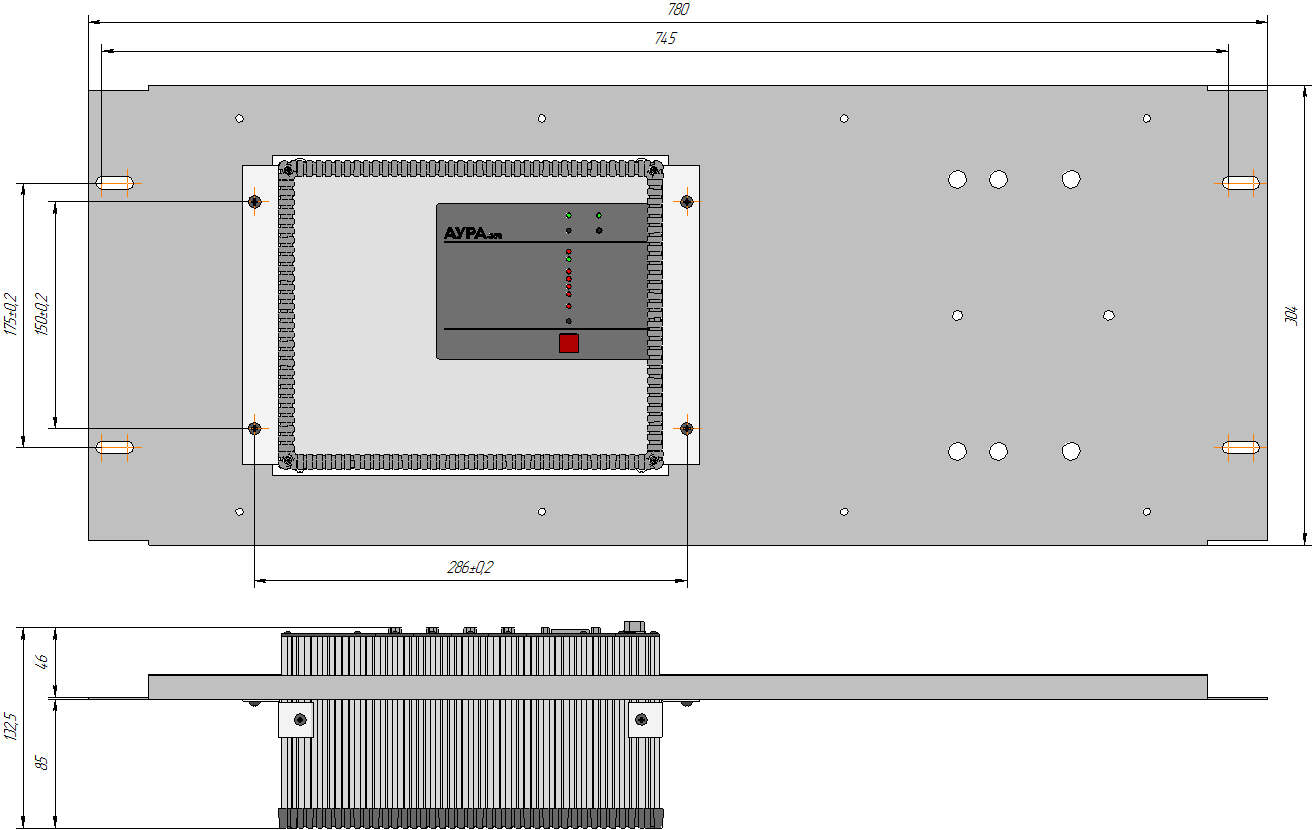

Габаритные и установочные размеры модуля системного блока
Технические данные преобразователей:
  • Погрешность измерений: не более 0,5%;
  • Напряжение гальванической развязки: 3000 В;
  • Входное сопротивление переменному току частотой 50 Гц:
    • преобразователи переменного тока – 0,0075 Ом;
    • преобразователи переменного напряжения – 2 кОм;
  • Входной ток преобразователя постоянного напряжения – 0,5 мА.
Пределы измерений преобразователей
Тип преобразователяПредел измерения, единица измерения
Преобразователь переменного напряжения80 В120 В160 В240 В
Преобразователь постоянного напряжения150 мВ200 В400 В600 В
Преобразователь переменного тока 0-3 А1 А1,5 А2 А3 А
Преобразователь переменного тока 0-15 А5 А7,5 А10 А15 А
Преобразователь переменного тока 0-60 А20 А30 А40 А60 А
Преобразователь переменного тока 0-180 А60 А90 А120 А180 А

Вес: 0,9 кг.

Габаритные и установочные размеры входного преобразователя

Вес: 9,2 кг.

Габаритные и установочные размеры модуля входных преобразователей
Схема подключения преобразователя переменного тока

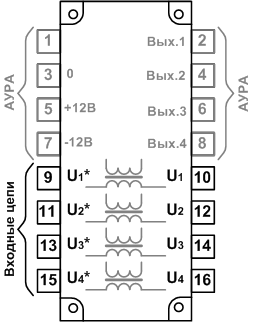

Схема подключения преобразователя переменного и постоянного напряжения

Вес: 1 кг.

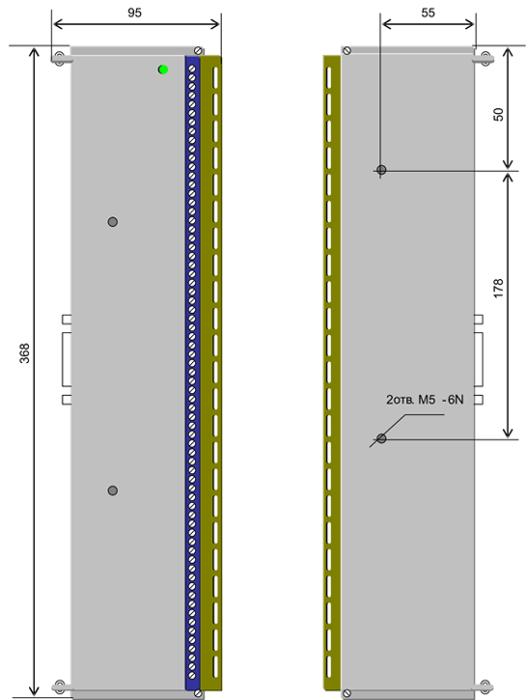

Габаритные и установочные размеры БКД вариант 1

Вес: 0,7 кг.

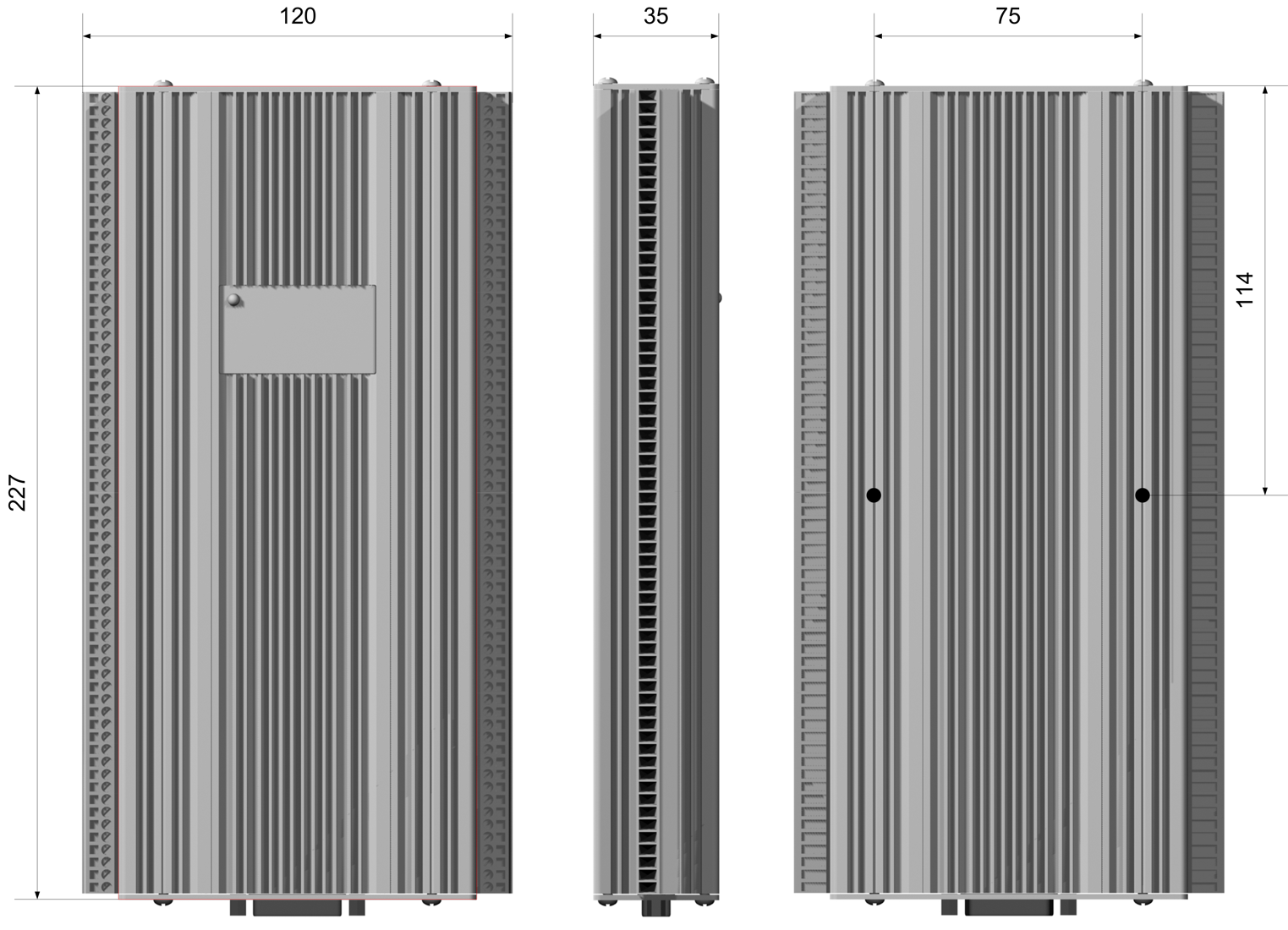

Габаритные и установочные размеры БКД вариант 2
  1. Регистрация аварийных процессов – создание аварийного файла в формате АУРА или двух файлов в форматах АУРА и COMTRADE;
  2. автоматическая обработка аварийных файлов: создание текстового файла с анализом аварии и ОМП, создание фрагмента аварийного файла, содержащего изменявшиеся сигналы и ограниченного по времени аварийного процесса;
  3. регистрация изменения состояния дискретных сигналов: создание файлов, содержащих сведения о дискретных каналах, изменявших свое состояние в течение суток;
  4. регистрация нормальных режимов: создание и хранение в течение 7-ми суток файлов регистрации измерений по каналам нормальных режимов с периодичностью 5…180 сек;
  5. рассылка вновь записанных файлов и диагностических сообщений по электронной почте, в том числе и с дозвонкой по модему;
  6. рассылка вновь записанных файлов по указанным путям доступа сети Ethernet;
  7. передача вновь записанных файлов по протоколу МЭК 60870-5-104;
  8. наличие WEB-сервера для доступа к данным через Internet Explorer;
  9. автоматическое копирование аварийных файлов на USB Flash-диск при его обнаружении;
  10. обеспечение сетевого доступа при дозвонке по модему;
  11. синхронизация времени:
    • наличие клиента для Network Time Protocol (NTP);
    • обеспечивается работа с несколькими серверами времени;
    • синхронизация от сигналов спутниковой системы навигации;
  12. самодиагностика с выводом информации на индикацию и записью в журнал событий. Диагностика исправности входных преобразователей;
  13. в исполнении с поддержкой МЭК 61850: приём информации о состоянии дискретных сигналов по протоколу 61850 GOOSE.

Хранение и передача информации

Аварийные файлы хранятся на дисковом накопителе регистраторов (в папке AWR и COMTRADE) до их удаления.

Удаление файлов может производиться:
  1. вручную;
  2. после очередной записи автоматически удаляется самый старый файл при условии заполнения диска на 80%;
  3. в случае, если объем диска очень большой, количество файлов может достигать нескольких тысяч, что затрудняет работу с файлами. В регистраторе предусмотрена установка максимального числа хранящихся на диске файлов. В этом случае, после очередной записи так же автоматически удаляется самый старый файл из числа, превышающего установленное ограничение.
В месте установки регистраторов информация может быть получена:
  1. непосредственным копированием файлов с регистратора по сети Ethernet через "Сетевое окружение". Для этого должен быть организован доступ к регистраторам на уровне ресурсов или на уровне пользователей;
  2. непосредственным копированием файлов через WEB-интерфейс при закрытом доступе к ресурсам регистраторов. Для доступа в этом случае используется Internet Explorer. Вход на главную страничку WEB-интерфейса закрывается паролем;
  3. копированием на портативные, карманные компьютеры и сотовые телефоны, с использованием беспроводных соединений типа Bluetooth или Wi-Fi. Для реализации этой функции применяется точка доступа к беспроводным сетям или в регистратор дополнительно устанавливается адаптер беспроводных сетей;
  4. копированием на USB Flash-диск непосредственно с регистраторов. При установке Flash-диска в USB-разъём регистратора производится автоматическое копирование последних, еще не копированных аварийных файлов. Туда же помещается отчет о результатах копирования.
Для обеспечения доступа к аварийной информации удаленных клиентов в регистраторах предусмотрено несколько видов передачи данных:
  1. непосредственное копирование файлов по сети Ethernet, в том числе и удаленный доступ через телефонные модемы;
  2. непосредственное копирование файлов через WEB-интерфейс;
  3. автоматическая рассылка информации на указанные адреса электронной почты через почтовый сервер. Предусмотрена возможность автоматической дозвонки через модем по указанному номеру со стороны регистратора;
  4. передача аварийных записей в виде телеизмерений по протоколу МЭК 60870-5-104.

Измерения в нормальном режиме доступны по протоколу МЭК 60870-5-104 и через OPC-сервер.
