КРН / КРТ / ПОЭ

Контрольные реле напряжения и тока предназначены для контроля состояния устройств автоматики и телемеханики на объектах энергоснабжения. Контрольные реле могут включаться параллельно или последовательно с обмоткой контролируемого реле, в случае отсутствия у последнего свободных контактов.

Оптоэлектронные реле напряжения предназначены для согласования входных дискретных сигналов напряжением 220 В с устройствами сбора дискретных сигналов, для размножения дискретных сигналов.

Область применения

автоматизированные системы управления и телемеханические комплексы на предприятиях электроэнергетики и других отраслей промышленности.

Конструкция

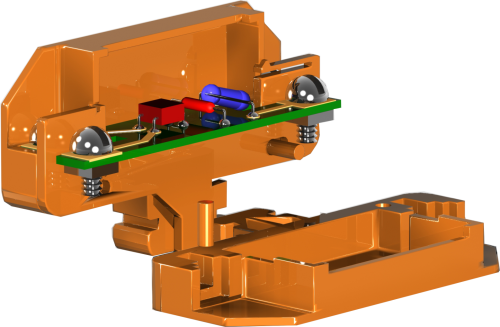

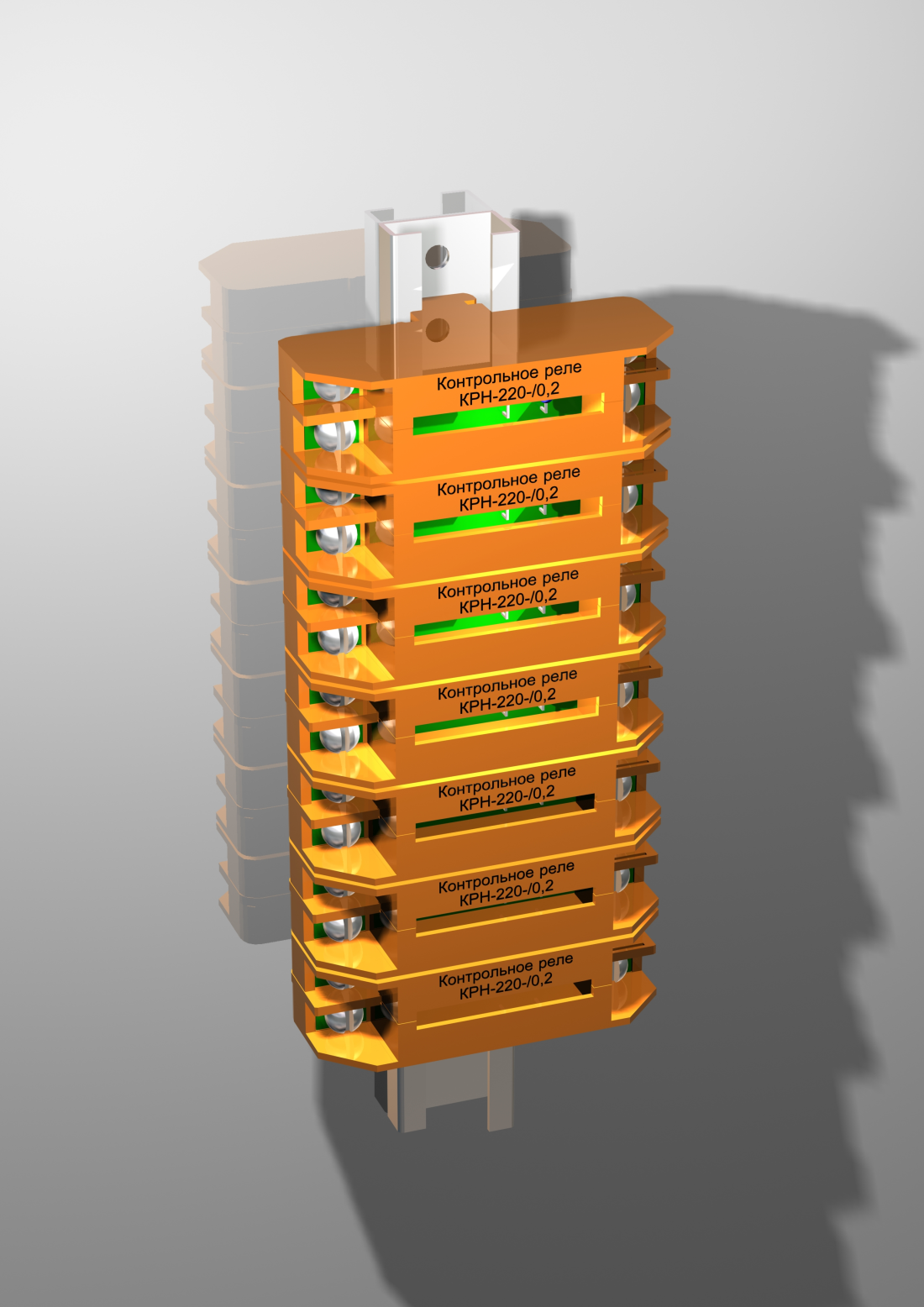

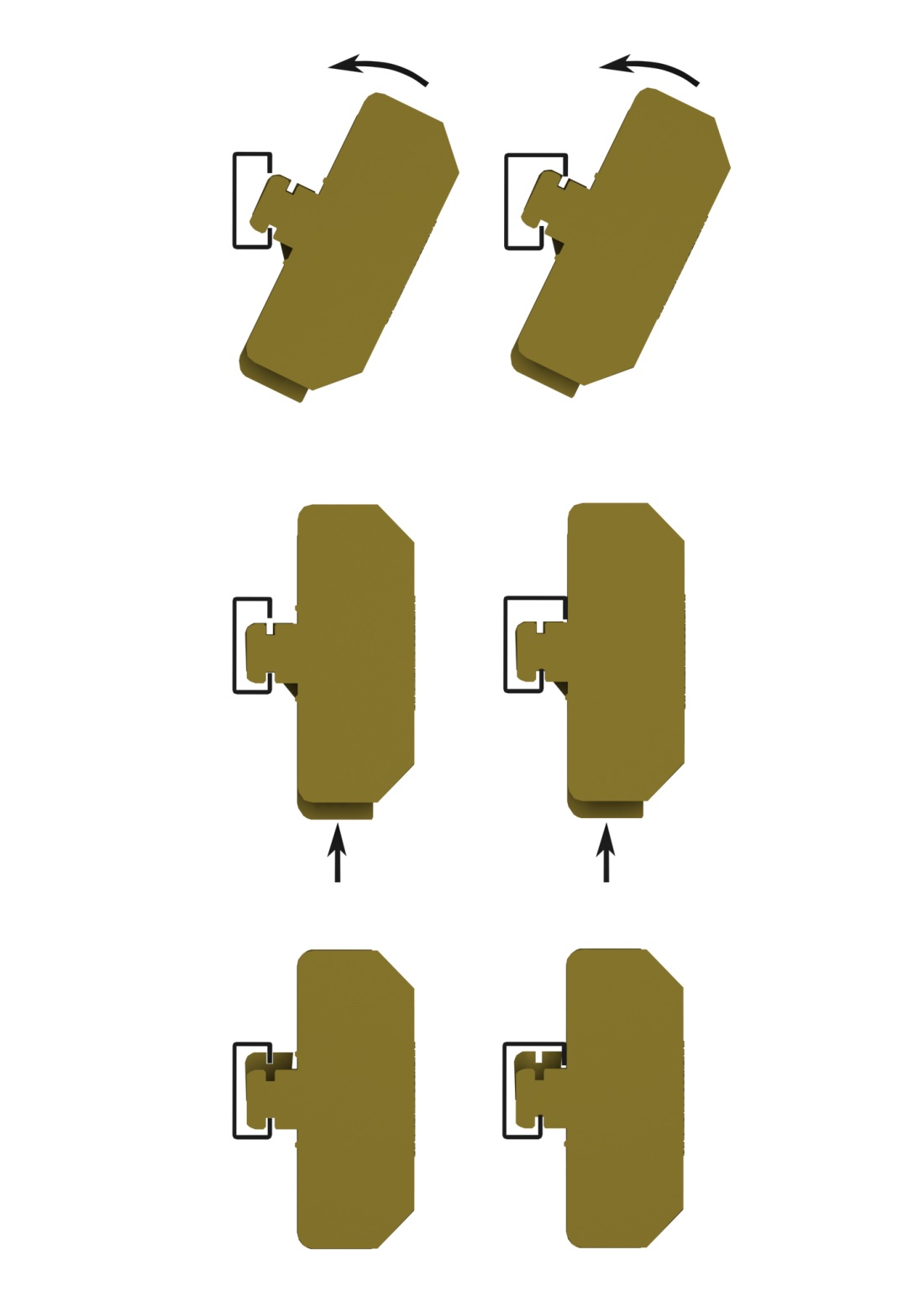

Конструктивно реле и опторазвязки КРН, КРТ, ПОЭ выполнены в корпусах-клеммах, которые устанавливаются на панелях в ряд клеммных зажимов (на рейки старого образца).

Корпус ПОЭ-х-Tx имеет крепление для установки на стандартную DIN рейку ТН35 шириной 35 мм, соответствующую ГОСТ Р МЭК 60715-2003.

Структура условного обозначения

Контрольные реле напряжения:

        КРН-220/0.2
         | | |   |_____ коммутируемый ток, А
         | | |_________ рабочее напряжение, В
         | |___________ - постоянное напряжение, ~ переменное напряжение
         |_____________ тип реле

Контрольные реле тока:

        КРТ-0.03/0.2
         |   |    |____ коммутируемый ток, А
         |   |_________ рабочий ток, А
         |_____________ тип реле

Контрольные реле типа КРН-xxx/0.2 и КРТ-xxx/0.2 выполнены на базе герконовых реле РЭС64 или РЭС55.
Контрольные реле типа КРН-xxx/2 выполнены на базе реле MT2.
Контрольные реле типа TКРН и TКРТ выполнены на базе твердотельного реле.

Оптоэлектронные преобразователи напряжения:

        ПОЭ-220В
         |   |_________ рабочее напряжение
         |_____________ тип преобразователя

Оптоэлектронные развязки выполнены на базе оптрона LTV 814A с напряжением изоляции 5000 В. Путём изменения параметров входной цепи могут настраиваться на любое напряжение или ток срабатывания.

Оптоэлектронные реле напряжения:

        ПОЭ-8-Т1
         |  |  |_______ Т1 = выходное напряжение 5…300 В/100 мА (постоянное любой полярности или амплитуда переменного напряжения)
         |  |           Т4 = выходное напряжение 5…300 В/150 мА (постоянное любой полярности)
         |  |__________ число каналов (2, 8 или 16)
         |_____________ тип прибора

Типы и параметры контрольных реле типа КРТ

Тип-Iном, А	Реле	Rвнут, Ом
КРТ-0.01	РЭС64А, РС569.724	480
КРТ-0.015	РЭС64А, РС569.724	324
КРТ-0.02	РЭС64А, РС569.724	250
КРТ-0.025	РЭС64А, РС569.724	200
КРТ-0.03	РЭС64А, РС569.724	170
КРТ-0.033	РЭС64А, РС569.724	150
КРТ-0.05	РЭС64А, РС569.724	100
КРТ-0.064	РЭС55А, 02, 07	95
КРТ-0.075	РЭС55А, 03, 08	67
КРТ-0.085	РЭС55А, 04, 09	35
КРТ-0.1	РЭС55А, 04, 09	30
КРТ-0.15	РЭС55А, 04, 09	20
КРТ-0.2	РЭС55А, 04, 09	15
КРТ-0.25	РЭС55А, 04, 09	12
КРТ-0.5	РЭС55А, 04, 09	6

Тип-Iном, А	Геркон Кол-во витков	Марка провода
КРТ-1	КЭМ-2 45	ПЭЛ 2-0.45
КРТ-2	КЭМ-2 17	ПЭЛ 2-0.45
КРТ-4	КЭМ-2 11	ПЭЛ 2-0.75
КРТ-5	КЭМ-2 7	ПЭЛ 2-0.1

Типы и параметры контрольных реле типа ТКРТ

Тип-Iном, А	Rвхода, Ом	Imax, А
ТКРТ-0.015	180	0,05
ТКРТ-0.025	100	0,07
ТКРТ-0.5	51	0,2
ТКРТ-0.075	30	0,25
ТКРТ-0.085	27	0,27
ТКРТ-0.1	24	0,3
ТКРТ-0.15	16	0,35
ТКРТ-0.25	10	0,5
ТКРТ-0.5	4,7	1
ТКРТ-1.0	2,4	2
ТКРТ-2.0	1	2,5

I_сраб = 0,6 I_ном. К_возвр = 0,95 - 0,97.
Для ТКРТ-2.0 режим работы – кратковременный с периодом 10 мин и скважностью 0,4.

Основные параметры КРН-xxx/0.2 и КРТ-xxx/0.2 на базе герконовых реле:

Коммутируемые электрические цепи: постоянного и переменного (частотой до 10 кГц) тока
Коммутируемый ток: до 200 мА
Коммутируемое напряжение: 180 В
Контактное сопротивление: не более 0,5 Ом
Питание: постоянный и переменный ток
Температура окружающей среды: -60…+85 °С
Сопротивление изоляции между выводами реле: не менее 500 МОм
Испытательное переменное напряжение между входом и выходом: 350 В
Испытательное переменное напряжение между контактами: 200 В

Контрольные реле типа КРН-xxx/0.2 выполняются на рабочее напряжение от 3 до 220 В постоянного или переменного тока.

Основные параметры КРН-xxx/2 на базе реле MT2:

Коммутируемые электрические цепи: постоянного и переменного (частотой до 10 кГц) тока
Коммутируемый ток: 30В/2А, 220В/0,3А
Коммутируемое напряжение: 220 В
Контактное сопротивление: не более 0,2 Ом
Питание: постоянный и переменный ток
Температура окружающей среды: -60…+85 °С
Сопротивление изоляции между выводами реле: не менее 500 МОм
Испытательное переменное напряжение между входом и выходом: 1000 В
Испытательное переменное напряжение между контактами: 750 В

Контрольные реле типа КРН-xxx/2 выполняются на рабочее напряжение от 110 или 220 В постоянного тока.

Основные параметры твердотельных реле:

Коммутируемые электрические цепи: постоянного и переменного тока
Коммутируемый ток: до 120 мА
Максимальное напряжение коммутации: ±400 В
Контактное сопротивление: не более 27 Ом в открытом состоянии, 400 МОм в закрытом состоянии
Напряжение изоляции вход\выход: 4000 В
Время вкл\откл: 2\0,5 мс
Температура окружающей среды: -40…+85 °С, в условиях циклических температурных воздействий в указанных пределах и относительной влажности 98% при температуре +35 °С

Контрольные реле типа ТКРН выполняются на рабочее напряжение от 3 до 220 В постоянного тока.

Основные параметры оптоэлектронных развязок ПОЭ-220В:

Питание: постоянный ток
Рабочий ток: 0,006…0,02 А

Оптоэлектронные развязки ПОЭ выполняются на рабочее напряжение от 3 до 220 В постоянного тока.

Характеристики оптрона LTV 814A
Наименование параметра	Значение
Напряжение изоляции	5000 В
Входное напряжение	0,5 В
Рабочий входной ток	6 мА
Максимальный входной ток	50 мА
Максимальное выходное напряжение	35 В
Максимальный выходной ток	50 мА
Рабочий диапазон температур	-55…+125 °С

Вес: 0,09 кг.

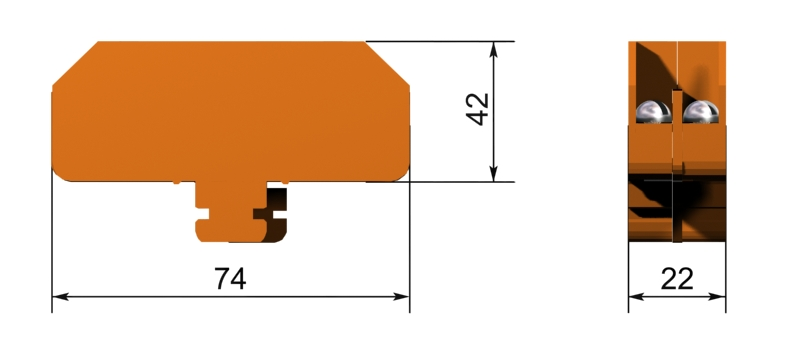

Габаритные и установочные размеры КРН, КРТ, ТКРН, ТКРТ, ПОЭ-220В

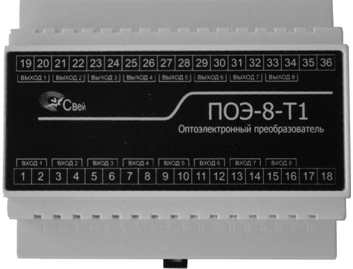

Основные параметры оптоэлектронных развязок ПОЭ-x-Т1:

Входным сигналом реле является напряжение от 0 до 250 В
Выходным сигналом реле является состояние выходного канала замкнуто/разомкнуто
Реле обеспечивают порог переключения при входном сигнале в пределах 159…170 В, а также содержат цепи защиты от наносекундных импульсных помех и микросекундных импульсных помех большой энергии
Реле имеют время переключения не более 200 мкс (ПОЭ-x-Т1)

Наименование параметра	ПОЭ-x-Т1
Характеристики входных цепей
Допустимое входное напряжение (постоянное или действующее значение переменного), В	0…250
Порог включения, В	159…170
Гистерезис порога включения, В	0.3…1.0
Входное сопротивление реле (при входном напряжении 220В), кОм	70±20%
Характеристики выходных цепей реле
Коммутируемое выходное напряжение (постоянное или амплитуда переменного напряжения), В	=5…300 ~5…210
Коммутируемый ток, мА	0…100
Временные характеристики
Задержка распространения сигнала при номинальном входном напряжении, мкс, не более	200
Время переключения, мкс, не более	200

Вес ПОЭ-2: 0,08 кг.
Вес ПОЭ-8: 0,23 кг.

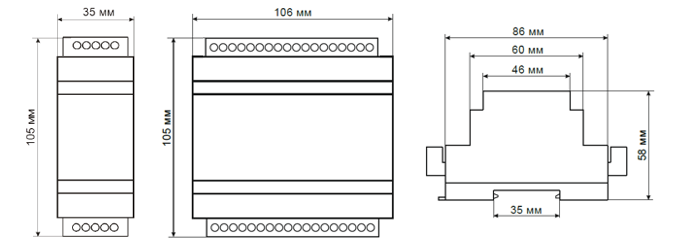

Габаритные и установочные размеры ПОЭ-2 и ПОЭ-8

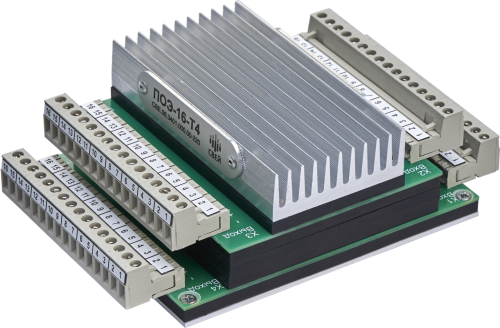

Основные параметры оптоэлектронных развязок ПОЭ-16-Т4:

Входным сигналом реле является напряжение от 0 до 250 В постоянного тока
Выходным сигналом реле является состояние выходного канала замкнуто/разомкнуто "сухой контакт"
Реле имеют время переключения не более 200 мкс

Наименование параметра	ПОЭ-16-Т4
Характеристики входных цепей
Допустимое входное напряжение постоянное, В	0…300
Порог включения (в соответствии с СТО 34.01-4.1-002-2017), В	132…143
Порог отключения (в соответствии с СТО 34.01-4.1-002-2017), В	99…121
Гистерезис порога включения не менее, В	11
Входное сопротивление реле (при входном напряжении 220В), кОм, не более	60
Устойчивость входных цепей к микросекундным импульсным помехам большой энергии не менее, В	4000
Степень жёсткости по ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95)	4
Характеристики выходных цепей реле
Коммутируемое выходное напряжение постоянное, В	5…300
Коммутируемый ток, мА, не более	150
Временные характеристики
Задержка распространения сигнала при номинальном входном напряжении, мкс, не более	200
Время переключения, мкс, не более	200
Характеристики гальванической изоляции
Напряжение гальванической изоляции между входными и выходными цепями - переменное, среднеквадратичное значение, на протяжении 1 мин, В - амплитудное значение, на протяжении 100 мкс, В	2000 4000
Напряжение гальванической изоляции между каналами не менее, В	500
Сопротивление электрической изоляции при температуре (20 ±5) °С и влажности от 30 до 80 % не менее, МОм	100

Средняя наработка на отказ – не менее 125 000 ч.
Срок службы – не менее 25 лет.
Вес: 0,5 кг.
Габаритные размеры: 120 х 100 х 52 мм.
