АУРА-61850

Регистратор аварийных событий "АУРА-61850" предназначен для записи на собственный диск и последующей передачи на вышестоящие уровни осциллограмм аварийных процессов в энергосистемах. Регистратор входит в состав программно-технических комплексов "АУРА-07".

АУРА-61850 оцифровывает или принимает уже оцифрованными мгновенные значения измеряемых аналоговых величин и состояния дискретных сигналов. Регистратор производит математическую обработку этих значений (например, преобразование Фурье для аналоговых сигналов и антидребезговый фильтр для дискретных сигналов) и сравнивает получившиеся значения с заданными пользователем уставками для определения факта начала аварийного процесса. При срабатывании пусковой уставки начинается запись аварийного файла в формате COMTRADE с информацией обо всех регистрируемых величинах за определённое время до и после срабатывания уставки. Записанные аварийные файлы предоставляются пользователю для анализа произошедшего события. Предварительный автоматический анализ события производится регистратором, его результаты также предоставляются пользователю.

Также регистратор выполняет ряд сопутствующих функций (расчёт и передачу действующих значений измеряемых величин для целей диагностики, телемеханики и АСУТП, запись сетевого трафика во время аварийного процесса для целей дальнейшего анализа и т.п.).

Конструкция

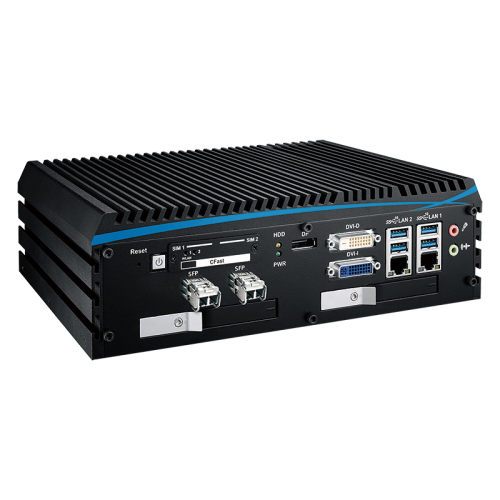

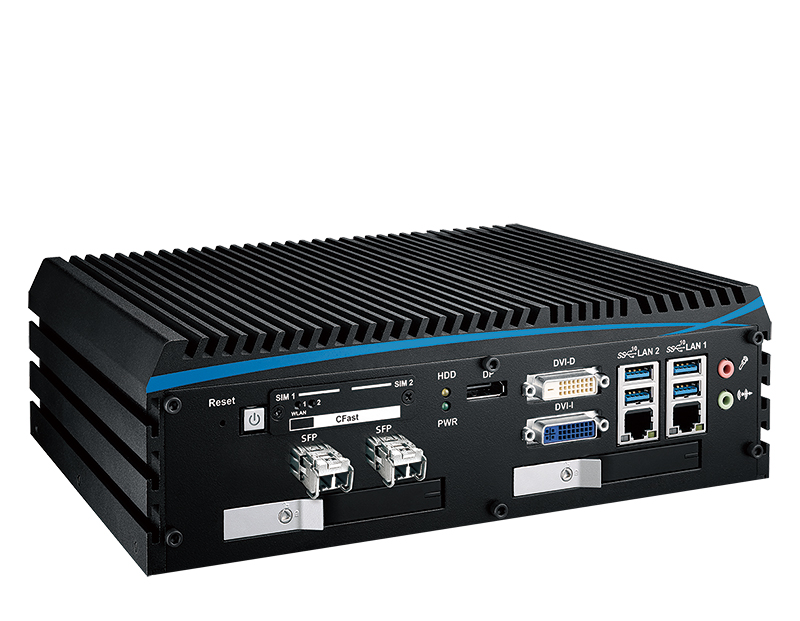

Регистратор выполнен на аппаратной платформе Vecow (возможно применение и других аппаратных платформ).

Область применения

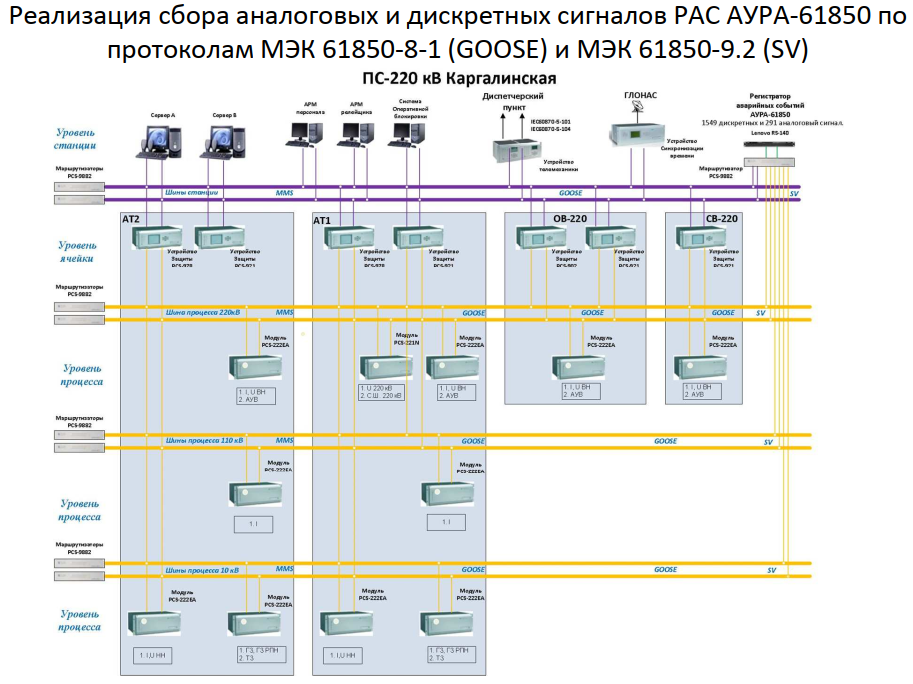

цифровые подстанции, имеющие шину процесса согласно МЭК 61850.

Проверена совместимость с устройствами различных производителей:

АСТ
Бреслер
Механотроника
Прософт
Релематика
Уралэнергосервис
ЧЭАЗ
ЭКРА
Энергосервис
ABB
GE
Siemens
Собственными преобразователями аналоговых и дискретных сигналов производства СВЕЙ

Параметры записи осциллограммы
Наименование параметра	Значение
Время срабатывания пусковых органов, мс, не более	10
Длительность записи доаварийного режима, с	0…60
Длительность непрерывной записи аварийного режима, с	0…3600+
Длительность записи послеаварийного режима, с	0…3600+
Блокировка от длительного пуска	есть
Автоматический вывод из работы (ввод в работу) длительно сработанных пусковых органов	есть
Суммарная длительность одновременно хранимых в энергонезависимой памяти регистратора осциллограмм, часов на каждые 100 ГиБ выделенной под хранение памяти, ч	по формуле (см. ниже)
- при 256 аналоговых, 1024 дискретных, 1000 Гц, формат BINARY	40
- при 256 аналоговых, 4096 дискретных, 2400 Гц, формат FLOAT32	10

Упрощённая формула расчёта максимальной длительности хранимых осциллограмм:

T = 3 * 107 / (A * N + D / 8 + 8) / F, где:
T – суммарная длительность осциллограмм, хранимых в 100 ГиБ дисковой памяти
A – число аналоговых каналов
N – размер аналогового значения (2 для формата BINARY, 4 для формата FLOAT32)
D – число дискретных каналов
F – частота дискретизации файла COMTRADE

При включении записи сетевого трафика расходуется дополнительное место на диске, пропорционально фактическому объёму записываемого трафика, что может привести к сокращению суммарной длительности хранимых осциллограмм.

Ёмкость журнала регистратора составляет до 40 МиБ. Журнал хранится в виде набора текстовых файлов, до 9 заполненных файлов объёмом 4 МиБ каждый плюс один текущий файл объёмом до 4 МиБ. Журнал доступен через веб-интерфейс и автоматически копируется на подключаемый USB флэш-накопитель. При переполнении журнала наиболее старый файл удаляется.

Абсолютная погрешность измерения частоты не более ±0,05 Гц
До 6 сетевых интерфейсов
Вес: 3,8 кг.

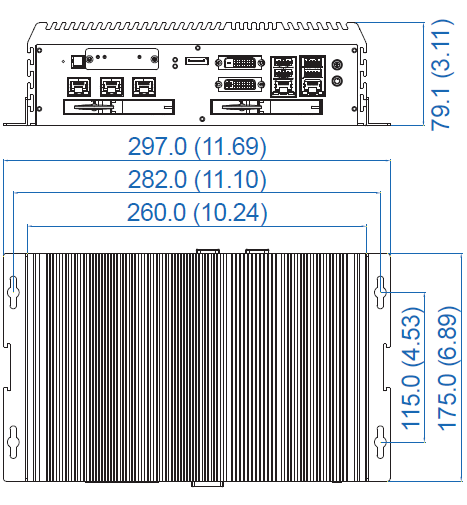

Габаритные и установочные размеры АУРА-61850

Может поставляться с креплением для монтажа в стойку 19"
Вес: 6,1 кг.

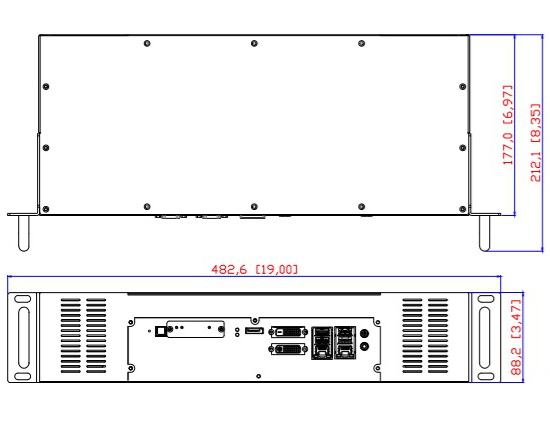

Габаритные и установочные размеры крепления для стойки 19"

Некоторые характеристики могут меняться в зависимости от используемой аппаратной платформы.

Регистрация сигналов аналоговых величин напряжения и силы переменного и постоянного тока путём фиксации мгновенных значений и преобразования в цифровую форму в виде массива последовательных выборок, квантованных по уровню и времени с периодом установленной частоты дискретизации;
расчёт значений аналоговых сигналов (действующие, средние, симметричные составляющие), выполняемый посредством цифровой обработки массива регистрируемых значений;
определение частоты основной гармоники регистрируемых значений сигналов переменного тока и напряжения;
регистрация состояния дискретных сигналов;
сохранение массива зарегистрированных значений с необходимыми атрибутами (метки времени, наименование каналов, коэффициентов трансформации, частота дискретизации) в формате IEEE Std C37.111 COMTRADE 2013;
самодиагностика с выводом информации на индикацию и записью в журнал событий;
предоставление защищённого удалённого доступа к данным регистратора.

Также регистратор может осуществлять запись сетевого трафика во время записи осциллограммы. Записанный трафик сохраняется в файле *.pcap и может быть просмотрен и проанализирован соответствующими программами, например, Wireshark.

Программное обеспечение регистратора выполняет следующие функции, предусмотренные СТО 34.01-4.1-002-2017:

аутентификация пользователей
разграничение прав и полномочий доступа пользователей
конфигурирование и задание параметров уставок
непрерывный контроль исправности устройства с формированием визуального и дискретного сигнала при выявлении неисправности
считывание/копирование данных аварийных событий на внешнее устройство
замещение наиболее устаревших данных РАС новыми записями
ведение журнала событий в энергонезависимой памяти без возможности редактирования пользователем с замещением наиболее устаревших событий новыми
автоматическое формирование текстового отчёта об аварийном событии
