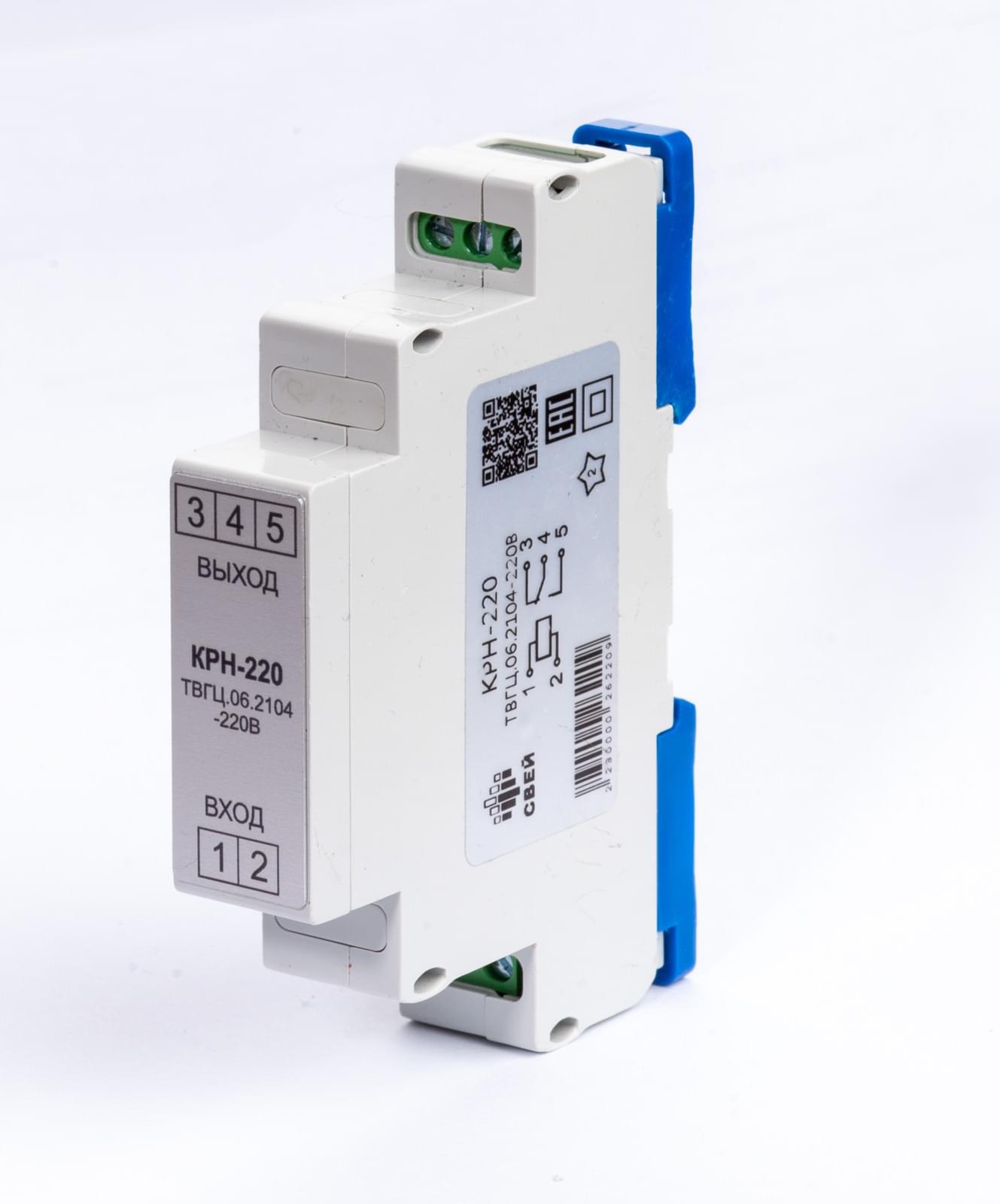

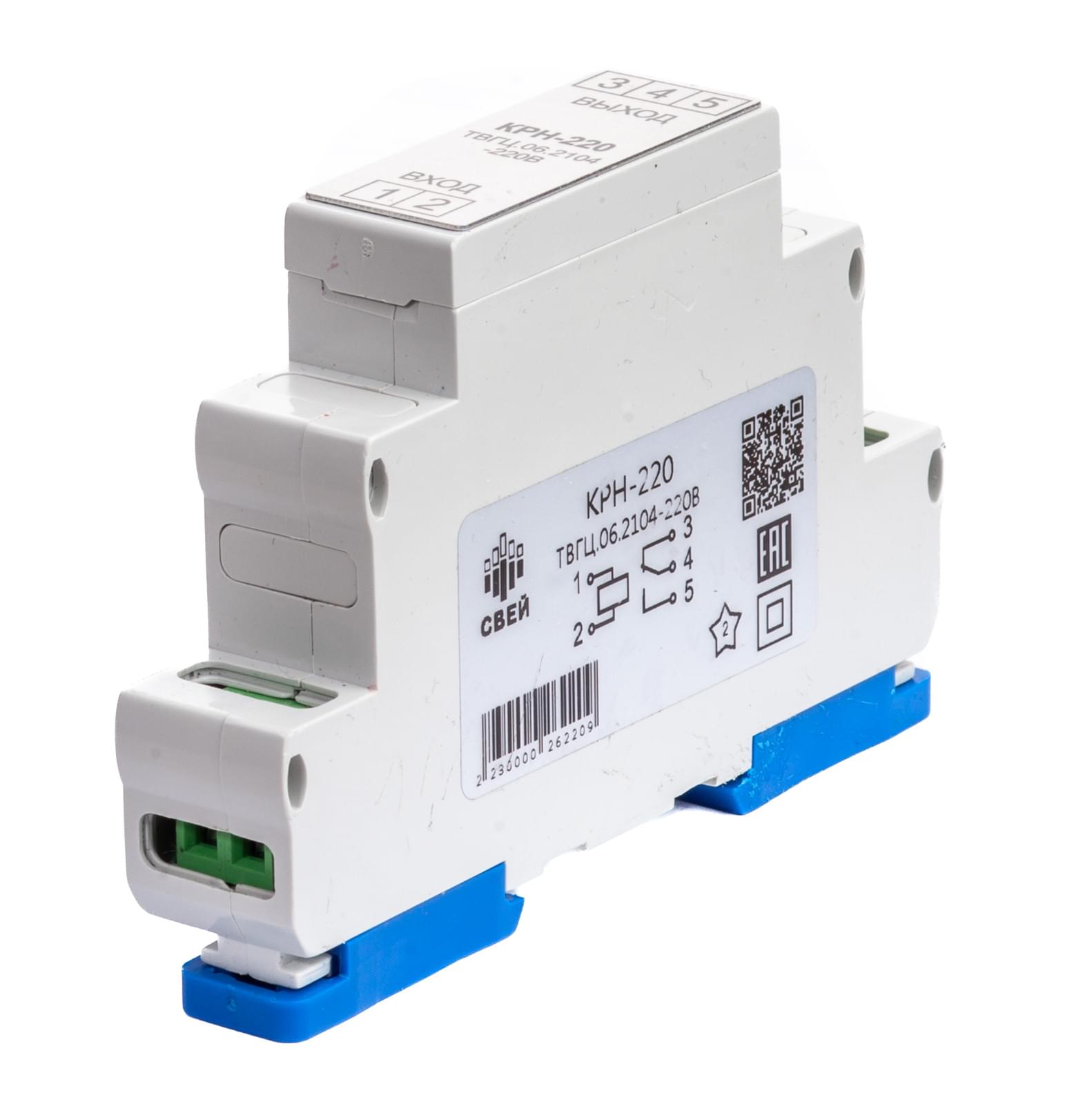

Контрольные реле напряжения и тока предназначены для контроля состояния устройств автоматики и телемеханики на объектах энергоснабжения. Контрольные реле могут включаться параллельно или последовательно с обмоткой контролируемого реле, в случае отсутствия у последнего свободных контактов. Оптоэлектронные реле напряжения предназначены для согласования входных дискретных сигналов напряжением 220 В с устройствами сбора дискретных сигналов, для размножения дискретных сигналов.
Оформить заявкуКонтрольные реле напряжения и тока предназначены для контроля состояния устройств автоматики и телемеханики на объектах энергоснабжения. Контрольные реле могут включаться параллельно или последовательно с обмоткой контролируемого реле, в случае отсутствия у последнего свободных контактов.
Оптоэлектронные реле напряжения предназначены для согласования входных дискретных сигналов напряжением 220 В с устройствами сбора дискретных сигналов, для размножения дискретных сигналов.

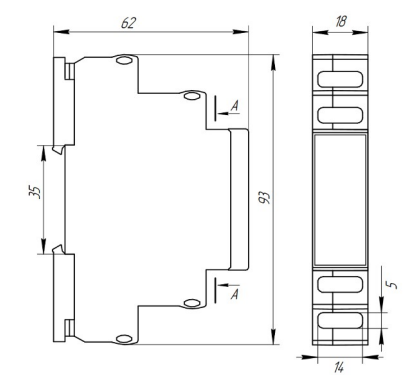

Корпус ПОЭ-х-Tx имеет крепление для установки на стандартную DIN рейку ТН35 шириной 35 мм, соответствующую ГОСТ Р МЭК 60715-2003.
ПОЭ-220В | |_________ рабочее напряжение |_____________ тип преобразователя
Оптоэлектронные развязки выполнены на базе оптрона LTV 814A с напряжением изоляции 5000 В. Путём изменения параметров входной цепи могут настраиваться на любое напряжение или ток срабатывания.
Оптоэлектронные реле напряжения:ПОЭ-8-Т1 | | |_______ Т1 = выходное напряжение 5…300 В/100 мА (постоянное любой полярности или амплитуда переменного напряжения) | | Т4 = выходное напряжение 5…300 В/150 мА (постоянное любой полярности) | |__________ число каналов (2, 8 или 16) |_____________ тип прибора
Оптоэлектронные развязки ПОЭ выполняются на рабочее напряжение от 3 до 220 В постоянного тока.
Наименование параметра | Значение |
---|---|
Напряжение изоляции | 5000 В |
Входное напряжение | 0,5 В |
Рабочий входной ток | 6 мА |
Максимальный входной ток | 50 мА |
Максимальное выходное напряжение | 35 В |
Максимальный выходной ток | 50 мА |
Рабочий диапазон температур | -55…+125 °С |
Вес: 0,09 кг.
Наименование параметра | ПОЭ-x-Т1 |
---|---|
Характеристики входных цепей | |
Допустимое входное напряжение (постоянное или действующее значение переменного), В | 0…250 |
Порог включения, В | 159…170 |
Гистерезис порога включения, В | 0.3…1.0 |
Входное сопротивление реле (при входном напряжении 220В), кОм | 70±20% |
Характеристики выходных цепей реле | |
Коммутируемое выходное напряжение (постоянное или амплитуда переменного напряжения), В | =5…300 ~5…210 |
Коммутируемый ток, мА | 0…100 |
Временные характеристики | |
Задержка распространения сигнала при номинальном входном напряжении, мкс, не более | 200 |
Время переключения, мкс, не более | 200 |
Вес ПОЭ-2: 0,08 кг.
Вес ПОЭ-8: 0,23 кг.
Наименование параметра | ПОЭ-16-Т4 |
---|---|
Характеристики входных цепей | |
Допустимое входное напряжение постоянное, В | 0…300 |
Порог включения (в соответствии с СТО 34.01-4.1-002-2017), В | 132…143 |
Порог отключения (в соответствии с СТО 34.01-4.1-002-2017), В | 99…121 |
Гистерезис порога включения не менее, В | 11 |
Входное сопротивление реле (при входном напряжении 220В), кОм, не более | 60 |
Устойчивость входных цепей к микросекундным импульсным помехам большой энергии не менее, В | 4000 |
Степень жёсткости по ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) | 4 |
Характеристики выходных цепей реле | |
Коммутируемое выходное напряжение постоянное, В | 5…300 |
Коммутируемый ток, мА, не более | 150 |
Временные характеристики | |
Задержка распространения сигнала при номинальном входном напряжении, мкс, не более | 200 |
Время переключения, мкс, не более | 200 |
Характеристики гальванической изоляции | |
Напряжение гальванической изоляции между входными и выходными цепями - переменное, среднеквадратичное значение, на протяжении 1 мин, В - амплитудное значение, на протяжении 100 мкс, В | 2000 4000 |
Напряжение гальванической изоляции между каналами не менее, В | 500 |
Сопротивление электрической изоляции при температуре (20 ±5) °С и влажности от 30 до 80 % не менее, МОм | 100 |
