ТрансАУРА

ТрансАУРА

переносной регистратор аварийных событий

  • мобильность
  • 16 аналоговых и 32 дискретных канала
  • выполнен в виде единого модуля
  • невысокая стоимость

Регистратор "ТрансАУРА" выполнен в виде единого модуля, установленного в чемодан. В корпус регистратора встроены съёмные блоки входных измерительных преобразователей и блок сбора дискретных сигналов. ТрансАУРА обеспечивается комплектом кабелей для подключения входных цепей и набором токовых клещей. Устройство может использоваться как регистратор аварийных и нормальных режимов работы оборудования или как многоканальный вольт-ампер-фазометр.

Оформить заявку

Регистратор аварийных событий "ТрансАУРА" построен на базе промышленного компьютера. По схемным решениям, встроенному программному обеспечению и функциям регистратор аналогичен регистраторам типа АУРА.

Конструкция

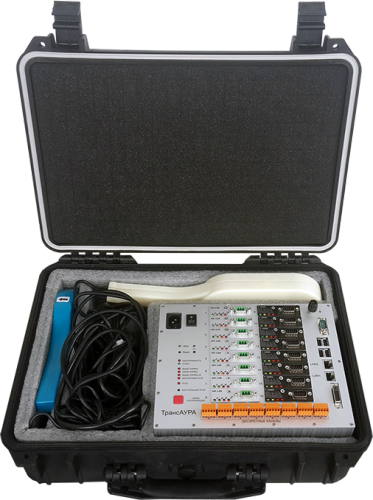

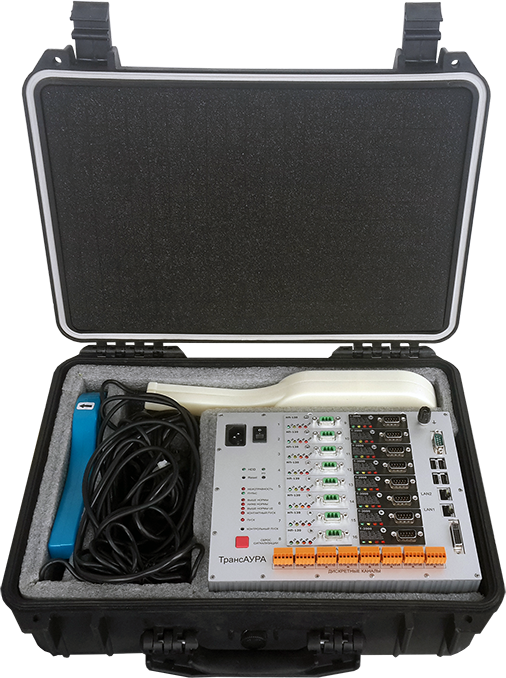

Регистратор выполнен в виде единого модуля, установленного в чемодан. Чемодан имеет отсеки для укладки измерительных кабелей и токовых клещей. В корпус регистратора встроены съёмные блоки входных измерительных преобразователей и блок сбора дискретных сигналов. Регистратор обеспечивается комплектом кабелей для подключения входных цепей и набором токовых клещей.

Свидетельство об утверждении типа средств измерений
Номер по Госреестру: 72492-18

ТрансАУРА включает в себя системный блок на базе промышленного компьютера, системное программное обеспечение, измерительные преобразователи, коммуникационное оборудование.

Варианты исполнения регистратора "ТрансАУРА" могут изменяться по комбинации числа преобразователей тока или напряжения.

В комплект входит прикладное программное обеспечение (ПО), выполняемое на рабочих станциях на базе персональных компьютеров (ПК) под управлением операционной системы Windows.

Системный блок ТрансАУРА имеет промышленного исполнения виброустойчивый корпус из алюминиевого профиля. В состав системного блока входит одноплатный компьютер без вентиляторов охлаждения.

На лицевой панели расположены:
  • светодиодные индикаторы;
  • кнопки включения-выключения регистратора, контрольного пуска и сброса сигнализации;
  • разъёмы для подключения дискретных сигналов;
  • блоки аналоговых преобразователей;
  • разъём для подключения кабеля сети питания =12 В;
  • панель процессорной платы для подключения внешних устройств.

Операционная система Windows XP Embedded либо Linux.

Входные преобразователи напряжения являются универсальными и могут применяться для подключения сигналов переменного и постоянного тока. Входное сопротивление каждого аналогового канала напряжения не превышает 20 кОм. Для измерения величин тока применяются токовые клещи, которые подключаются к входам преобразователей тока.

Преобразователь Н-0.6 может применяться для измерения тока с шунта.

Регистратор обеспечивает работу с датчиками дискретных двухпозиционных сигналов. Дискретный сигнал должен формироваться "сухим контактом" или полупроводниковым дискретным элементом. Регистратор обеспечивает подключение и гальваническую развязку 32-х дискретных каналов.

Технические данные регистратора:
  • Число аналоговых каналов: 2…16
  • Число дискретных каналов: 32
  • Частота дискретизации каналов: 20…320 точ./пер (1000…64000 Гц) – для 16 каналов, 20…1280 точ./пер – для 4 каналов
  • Разрядность АЦП: 12
  • Пусковые: любой аналоговый или дискретный канал, расчётный U2
  • Питание: =220 В, ~220/127 В
  • Тактовая частота процессора: не менее 800 МГц
  • Оперативная память: не менее 1 ГБ
  • Дисковый накопитель: Flash-диск не менее 8 ГБ
  • Связь: Ethernet не менее 10 Мбит
  • Обслуживание: с переносного или персонального компьютера по сети.

Регистратор аварийных событий "ТрансАУРА" внесён в Государственный реестр средств измерений. Регистрационный номер 72492-18.

Технические данные преобразователей:

Ток входной цепи дискретного канала от 2 до 10 мА при сопротивлении линии связи до 500 Ом. Напряжение гальванической развязки 3000 В. Питание дискретных каналов производится от гальванически развязанного источника питания 24 В.

Пределы измерений преобразователей
ТипПределы (программная установка)
Преобразователь тока Т-2000~1 А~2 А~5 А~10 А
~10 А~20 А~50 А~100 А
~20 А~40 А~100 А~200 А
~100 А~200 А~500 А~1000 А
~200 А~400 А~1000 А~2000 А
Преобразователь постоянного и переменного напряжения Н-0.6=0,105 В=0,21 В=0,42В=0,84 В
~0,075 В~0,15 В~0,3 В~0,6 В
Преобразователь постоянного и переменного напряжения Н-120=21 В=42 В=84 В=168 В
~15 В~30 В~60 В~120 В
Преобразователь постоянного и переменного напряжения Н-250=43,75 В=87,5 В=175 В=350 В
~31,25 В~62,5 В~125 В~250 В
Преобразователь переменного напряжения НП-120~15 В~30 В~60 В~120 В

Вес: 16 кг.

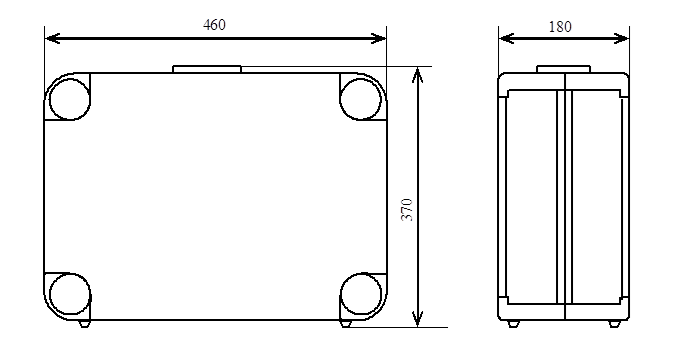

Габаритные и установочные размеры ТрансАУРА

Комплект поставки

  1. Чемодан – 1
  2. Регистратор "ТрансАУРА" – 1
  3. Блок сбора дискретных сигналов на 32 канала – 1
  4. 1-канальный преобразователь =U Н-0,6 – 1
  5. 1-канальный преобразователь =U Н-250 – 3
  6. 1-канальный преобразователь ~U НП-120 – 4
  7. 1-канальный преобразователь ~I Т-2000 – 8
  8. Токовые клещи Q8A2 – 4
  9. Токовые клещи XQ-20 – 4
  10. Кабели измерительные для преобразователя напряжения – 8
  11. Провода соединительные для дискретных сигналов – 8
  12. Кабель питания 220В – 1
  13. Отвёртка – 1
  14. Экстрактор – 1
  15. Зажим типа "крокодил" – 16
  16. Наконечник кабельный вилочный – 16
  17. Кабель для подключения к сети Ethernet – 1
  18. Паспорт – 1
  19. Руководство по эксплуатации – 1
  20. Руководство оператора – 1
  21. Прикладное программное обеспечение "АУРА" – 1
По дополнительному заказу потребителя могут быть поставлены:
  • персональный компьютер типа IBM PC/AT или NOTEBOOK;
  • телефонный, радио или DSL модем;
  • дополнительные преобразователи (всего в регистратор может быть установлено 16 преобразователей);
  • дополнительные токовые клещи на 10А, 100А, 200А, 1000А, 2000А.

Лист заказа на регистратор ТрансАУРА

Количество регистраторов __________
Комплект входных преобразователей: (для каждого регистратора)

№ п.п.Тип преобразователяКоличество


Заказ составил _____________________________________________
  (Подпись) / (Расшифровка подписи)

(Дата)

Пример заполнения
№ п.п.Тип преобразователяКоличество
1Н-0.64
2Н-1204
3Т-2000 (100 А) + токовые клещи4
4Т-2000 (200 А) + токовые клещи4
  1. Регистрация аварийных процессов: создание аварийного файла или серии файлов в зависимости от характера пусковых воздействий;
  2. регистрация изменения состояния дискретных сигналов: создание файлов, содержащих сведения о дискретных каналах, изменявших свое состояние в течение суток;
  3. регистрация нормальных режимов: создание файлов регистрации измерений по каналам нормальных режимов с периодичностью 5…180 сек;
  4. устройство может использоваться как регистратор аварийных и нормальных режимов работы оборудования или как многоканальный вольт-ампер-фазометр.
