СПТ

Преобразователи СПТ предназначены для линейного преобразования переменного тока режимов перегрузки (аварийный режим) в унифицированный сигнал переменного тока, измеряемый по токовой петле.

Преобразователь не требует питания, может устанавливаться на расстоянии до 1000 м от регистратора и соединяться с ним витой парой.

Конструкция

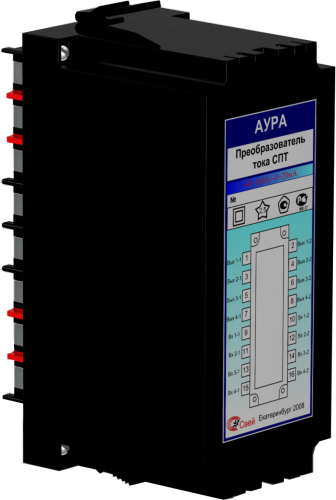

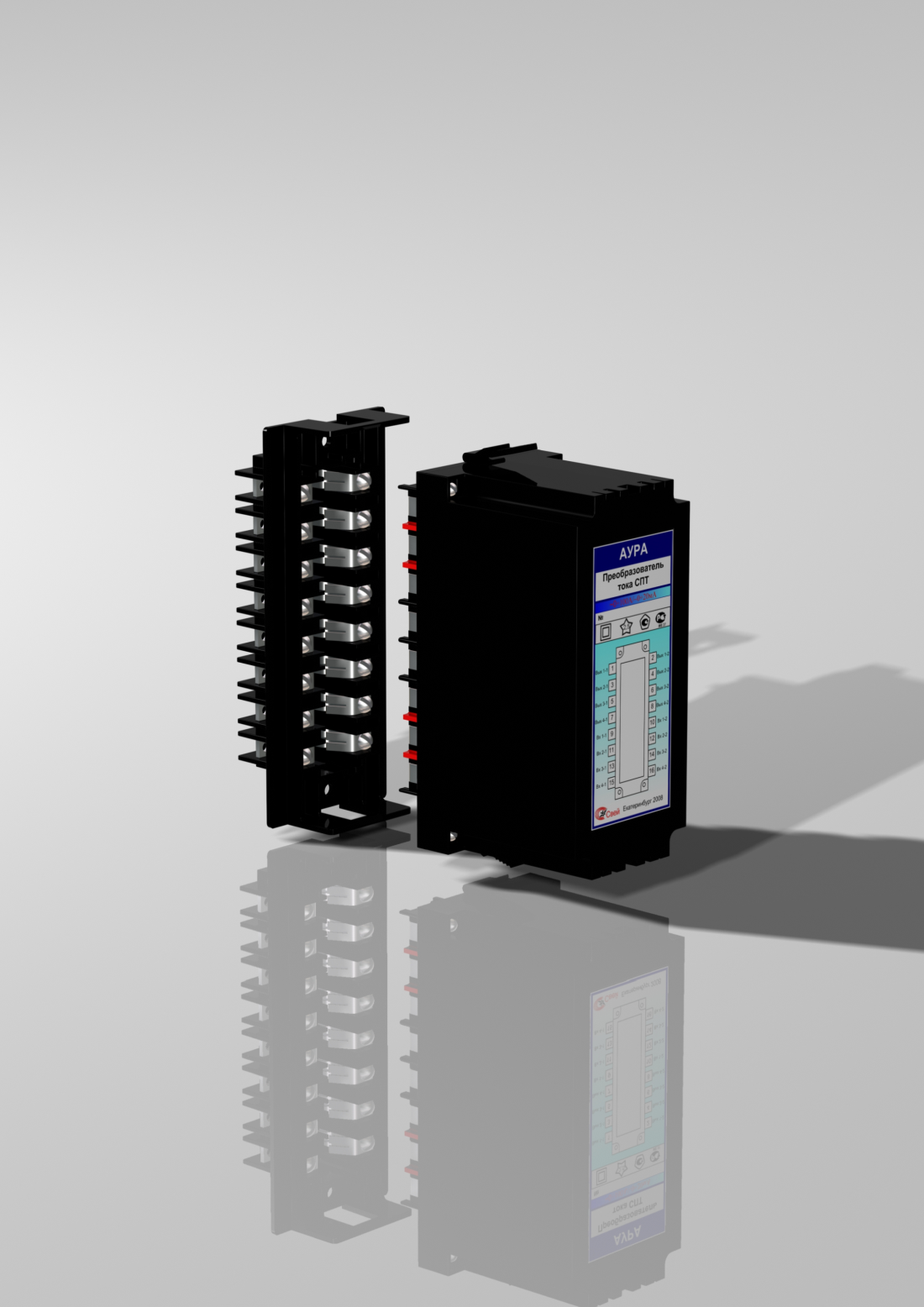

Преобразователи размещены в пластмассовых корпусах штепсельного типа. Крышка корпуса крепится к разъёмной части четырьмя винтами. Крышка корпуса имеет две защелки для фиксации преобразователя в ответной части разъёма. Конструкция входного разъёма аналогична традиционным испытательным блокам типа БИ-6, что обеспечивает замыкание токовых цепей при извлечении преобразователей, возможность прогрузки и испытания изоляции подводящих кабелей. На разъёме между контактными ламелями имеются специальные направляющие выступы, предохраняющие ламели от замыканий при случайном перекосе преобразователя в момент установки в ответную часть разъёма. Ответная часть разъёма имеет клеммник под винт М4 для входных и выходных цепей.

Область применения

контрольно-измерительные автоматизированные системы управления, цифровые регистраторы аварийных процессов.

Измерительный преобразователь переменного тока СПТ

Структура условного обозначения:

        СПТ-100/20-4
         |   |   | |_____ число измерительных каналов
         |   |   |_______ номинальный выходной ток, мА
         |   |___________ номинальный входной ток, А
         |_______________ тип прибора

Диапазон частот входного и выходного сигналов: от 45 до 55 Гц
Максимальный ток: 200 А
Входное сопротивление: не более 0,01 Ом
Нагрузка на конце линии: 125 ±25 Ом
Основная приведенная погрешность: ±0,5%

Допустимые перегрузки по измерительным цепям
Ток, А	Число перегрузок	Длительность каждой перегрузки, с	Интервал между перегрузками, с
10		длительно
35	2	15	2,5
50	5	3	60
100	2	0,5	2,5 часа
200	1	0,5	0,5 часа

Вес: 0,8 кг.

Габаритные и установочные размеры преобразователя

Вес: 8,4 кг.

Габаритные и установочные размеры модуля преобразователей
