СПЦ
цифровой измерительный преобразователь
- МЭК 870-5-1-95 (FT3)
- МЭК 60870-5-101
- MODBUS
Цифровые измерительные преобразователи СПЦ предназначены для преобразования в цифровые коды сигналов переменного тока, напряжения, мощности и частоты в трехфазных электрических трех- и четырехпроводных цепях. Кроме этого, СПЦ обеспечивают преобразование измеряемых параметров в сигналы постоянного тока ±5 мА и обработку дискретных сигналов с датчиков типа "сухой контакт".
Оформить заявкуЦифровые измерительные преобразователи СПЦ предназначены для преобразования в цифровые коды сигналов переменного тока, напряжения, мощности и частоты в трехфазных электрических трех- и четырехпроводных цепях.
Кроме этого, СПЦ обеспечивают преобразование измеряемых параметров в сигналы постоянного тока ±5 мА и обработку дискретных сигналов с датчиков типа "сухой контакт".
Конструкция

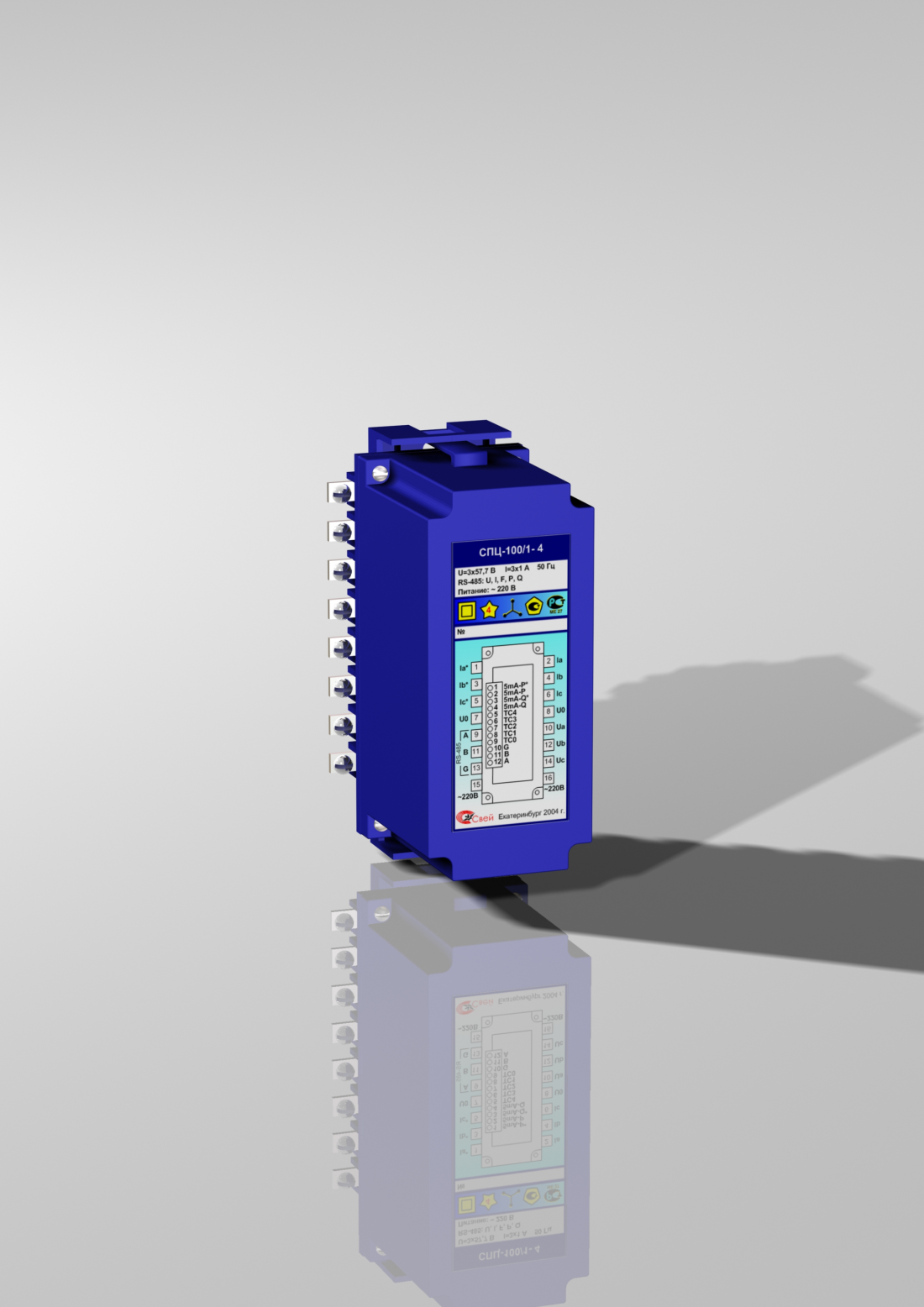

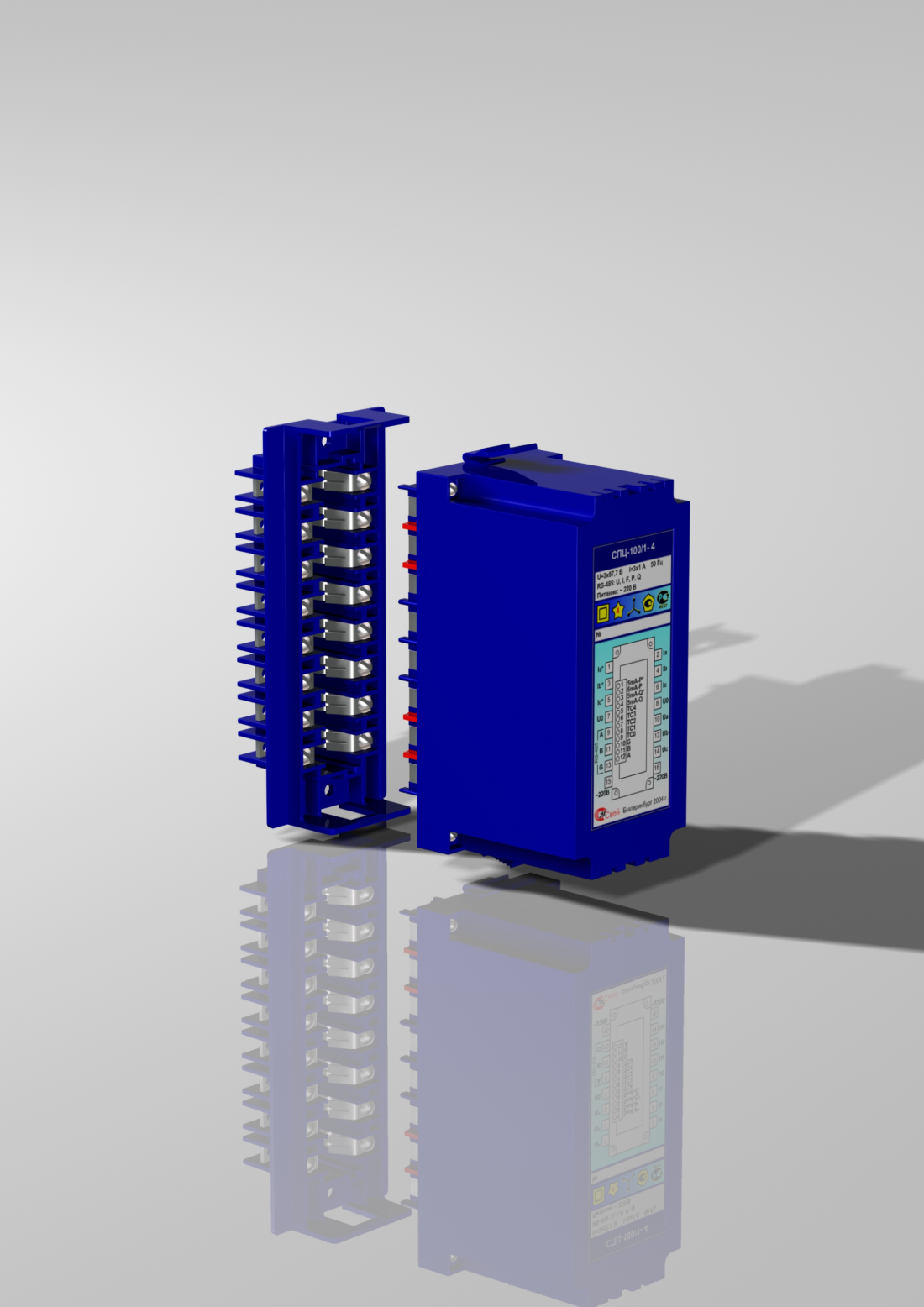

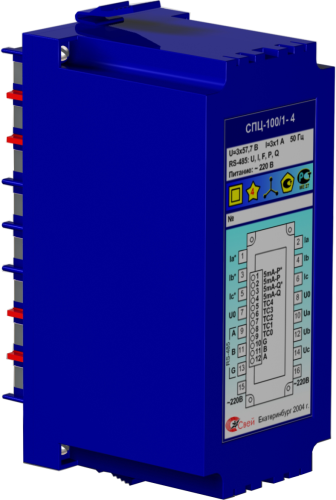

Преобразователи размещены в пластмассовых корпусах штепсельного типа. Крышка корпуса крепится к разъёмной части четырьмя винтами. Крышка корпуса имеет две защелки для фиксации преобразователя в ответной части разъёма. Конструкция входного разъёма аналогична традиционным испытательным блокам типа БИ-6, что обеспечивает замыкание токовых цепей при извлечении преобразователей, возможность прогрузки и испытания изоляции подводящих кабелей. На разъёме между контактными ламелями имеются специальные направляющие выступы, предохраняющие ламели от замыканий при случайном перекосе преобразователя в момент установки в ответную часть разъёма. Ответная часть разъёма имеет клеммник под винт М4 для входных и выходных цепей.
Область применения
контрольно-измерительные автоматизированные системы управления, телемеханические комплексы, автоматизированные системы учета и контроля электроэнергии на предприятиях электроэнергетики и в других отраслях промышленности.
| Обозначение | Номинальные значения входных сигналов | Схема подключения | |
|---|---|---|---|
| Ток, А | Напряжение, В | ||
| СПЦ-100/1-4 | 3х1 | 3х57,7 | Четырёхпроводная |
| СПЦ-100/1-3 | 2х1 | 3х100 | Трёхпроводная |
| СПЦ-100/5-4 | 3х5 | 3х57,7 | Четырёхпроводная |
| СПЦ-100/5-3 | 2х5 | 3х100 | Трёхпроводная |
| СПЦ-380/5-4 | 3х5 | 3х220 | Четырёхпроводная |
| СПЦ-x/x-х | СПЦ-x/x-x-Т2 | СПЦ-x/x-x-Т3 | |
|---|---|---|---|
| Питание от сети переменного тока 187…253 В | + | + | + |
| Универсальное питание 120…370 В постоянного или 90…264 В переменного тока | - | + | + |
| Токовые выходы ±5 мА (±20 или 4…20 мА по заказу) | - | - | 3 шт. |
| Входы для опроса 4 датчиков "сухой контакт" | 4 шт. | 4 шт. | 4 шт. |
| Напряжение опроса датчиков "сухой контакт" | 30…48 В | 30 В | 30 В |
СПЦ-100/5-4-Т3
| | | | |_____ наличие дополнительных опций
| | | |________ схема подключения СПЦ к измерительной цепи:
| | | 3 – трёхпроводная
| | | 4 – четырёхпроводная
| | |__________ номинальное значение входного тока:
| | 1 – 1 А
| | 5 – 5 А
| |_____________ номинальное значение линейного входного напряжения:
| 100 – 100 В (для четырёхпроводной схемы фазное напряжение 57,7 В)
| 380 – 380 В (для четырёхпроводной схемы фазное напряжение 220 В)
|_________________ обозначение типа прибора
СПЦ поддерживают три протокола обмена: МЭК 870-5-1-95 (FT3), МЭК 60870-5-101 и MODBUS.
Тип протокола указывается в заказе и устанавливается программным путем.
Частота обновления измеряемых параметров – не более 400 мсек.
При заказе преобразователей с токовыми выходами необходимо для каждого токового выхода указать наименование преобразуемого параметра, а также значение шкалы преобразуемого параметра, соответствующее току 5 мА на выходе. Если параметры токовых выходов не были оговорены при заказе, перед вводом в эксплуатацию необходимо установить параметры токовых выходов при помощи сервисной программы.
| Наименование параметра | Значение |
|---|---|
| Температура окружающего воздуха, °С | 0…+55 |
| Относительная влажность воздуха, % | 30…80 |
| Атмосферное давление, кПа | 84…106 |
Питающее напряжение
Преобразователи СПЦ-xxx/x-x имеют стандартный диапазон питающих напряжений и возможность питания от сети переменного тока.
| Наименование параметра | Значение |
|---|---|
| Частота питающей сети, Гц | 45…55 |
| Напряжение питающей сети переменного тока, В | 187…253 |
Преобразователи СПЦ-xxx/x-xТ2, СПЦ-xxx/x-xТ3 имеют расширенный рабочий диапазон питающих напряжений и возможность питания от сети постоянного или переменного тока.
| Наименование параметра | Значение |
|---|---|
| Частота питающей сети, Гц | 45…440 |
| Напряжение питающей сети переменного тока, В | 90…264 |
| Напряжение питающей сети постоянного тока, В | 120…370 |
Потребляемая мощность от цепи питания не более 7 ВА.
| Наименование параметра | 4-проводная схема | 3-проводная схема |
|---|---|---|
| Фазное напряжение по каждой фазе | да | нет |
| Фазный ток по фазам A и C | да | да |
| Фазный ток по фазе B | да | нет |
| Линейные напряжения AB и BC | да | да |
| Линейное напряжения AС | да | да |
| Активная мощность по каждой фазе | да | нет |
| Суммарная по трем фазам активная мощность | да | да |
| Реактивная мощность по каждой фазе | да | нет |
| Суммарная по трем фазам реактивная мощность | да | да |
| Полная мощность по каждой фазе | да | нет |
| Среднее линейное напряжение | да | да |
| Среднее фазное напряжение | да | нет |
| Средний ток по трем фазам | да | да |
| Частота сети | да | да |
| Углы векторов входных токов и напряжений | да | да |
Для напряжений и токов измеряются действующие значения.
СПЦ, подключаемые по четырёхпроводной схеме, обеспечивают расчёт междуфазных напряжений по значениям фазных напряжений.
| Наименование параметра | СПЦ-100/5-X-XX | СПЦ-100/1-X-XX | СПЦ-380/5-X-XX | СПЦ-380/1-X-XX | ||||
|---|---|---|---|---|---|---|---|---|
| диапазон | номинал | диапазон | номинал | диапазон | номинал | диапазон | номинал | |
| Фазное напряжение, В | 0-69,3 | 57,735 | 0-69,3 | 57,735 | 0-264 | 220 | 0-264 | 220 |
| Фазный ток, А | 0-6 | 5 | 0-1,2 | 1 | 0-6 | 5 | 0-1,2 | 1 |
| Линейные напряжения, В | 0-120 | 100 | 0-120 | 100 | 0-456 | 380 | 0-456 | 380 |
| Активная мощность фазная, Вт | 415,6 | 288,68 | 83,1 | 69,282 | 1584 | 1100 | 316,8 | 220 |
| Сумм. активная мощность, Вт | 1247 | 866,03 | 250 | 173,205 | 4752 | 3300 | 950,4 | 660 |
| Реактивная мощность фазная, вар | 415,6 | 288,68 | 83,1 | 69,282 | 1584 | 1100 | 316,8 | 220 |
| Сумм. реактивная мощность, вар | 1247 | 866,03 | 250 | 173,205 | 4752 | 3300 | 950,4 | 660 |
| Частота сети, Гц | 47,5-52,5 | 50 | 47,5-52,5 | 50 | 47,5-52,5 | 50 | 47,5-52,5 | 50 |
| Наименование измеряемых величин | Предел допускаемой основной приведённой погрешности |
|---|---|
| Фазный ток, I | ±0,3 |
| Напряжение, U | ±0,3 |
| Мощность активная, Р | ±0,5 |
| Мощность реактивная, Q | ±0,5 |
| Частота, F | ±0,03 |
| Выходы постоянного тока ±5 мА | ±0,15 |
СПЦ-xxx/x-x, СПЦ-xxx/x-x-Т2, СПЦ-xxx/x-x-Т3 обеспечивают прием, обработку и передачу дискретных сигналов – телесигнализации (сигналов ТС) от датчиков типа "сухой контакт". Цепи телесигнализации СПЦ-xxx/x имеют изолированный источник питания напряжением 30…60В; СПЦ-xxx/x-x-Т2, СПЦ-xxx/x-x-Т3 – 27…33В. Ток в замкнутой цепи зависит от сопротивления цепи и может составлять 5 - 10 мА.
СПЦ-xxx/x-x-Т3 имеют изолированные выходы постоянного тока ±5 мА, на которые можно вывести значения любых измеряемых параметров. Заводские установки токовых выходов приведены в паспорте изделия.
Мощность, потребляемая в измерительных цепях тока и напряжения СПЦ при номинальном значении силы тока и номинальном значении частоты, не превышает:- 0,02 В·А при Iном – 1 А
- 0,5 В·А при Iном – 5 А
| Наименование параметра | Продолжительность воздействия |
|---|---|
| Входное напряжение амплитудой 500 В | неограниченно |
| Импульсный входной ток 200 А | не более 1 сек |
| Наименование параметра | Значение |
|---|---|
| Скорость обмена по каналу RS-485 | 1200, 9600, 19200, 57600 Бод |
| Встроенная грозозащита в цепях RS-485 | 15 кВ по IEC 61000-4-2 |
| Частота обновления результатов измерения аналоговых величин | 0,4 сек |
| Частота обновления состояния дискретных сигналов | 1 мс |
| Точность привязки измеренных параметров к реальному времени | до 1 мс |
| Время от приема запроса до начала выдачи данных, не более | 2 мс |
- скорость обмена по каналу RS-485
- коэффициенты трансформации по напряжению и току
- параметры токовых выходов
Вес: 0,7 кг.
Вес: 7,6 кг.
Руководство по эксплуатации
20.05.2020РЭ 4221-002-12325925-2009 0,99 МБ
